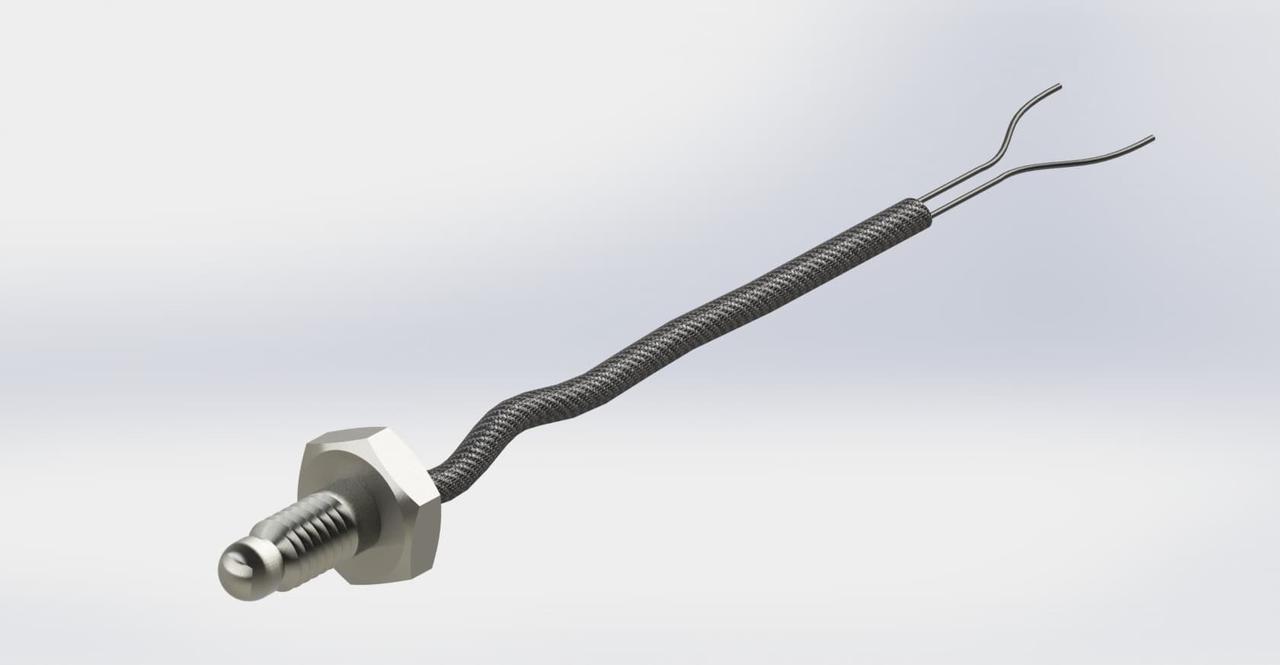

Термопары ТХА-1199/47, ТХК-1199/47, ТЖК-1199/47, ТНН-1199/47
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 03 апреля 2025Термопары ТХА-1199/47, ТХК-1199/47, ТЖК-1199/47, ТНН-1199/47 наиболее распространенный способ измерения температуры, основанный на использовании термоэлектрического эффекта.
Преобразователи термоэлектрические отличаются простотой изготовления, большим температурным диапазоном измерения: от −40 °C до +1200 °C, прочностью и надежностью. Высокая чувствительность является заметным преимуществом термопар перед другими датчиками температуры. Наиболее распространенными термопарами во всех отраслях промышленности являются термопреобразователи из неблагородных металлов.
Тип термопары: ТХА — хромель-алюмелевые (тип K), ТХК — хромель-копелевые (L), ТЖК — железо-константановые (J), ТНН — нихросил-нисиловые (N).
|
Исп. 47 Рабочий спай: один, изолирован (И) или не изолирован (Н) от защитной арматуры |
Диаметр монтажной части D, мм |
Длина монтажной части L, мм |
Резьба М |
Показатель тепловой инерции И/Н, с, не более |
|
|
4,5 |
3,5 |
М6х1* |
5/3 |
|
6 |
М8х1 |
|||
|
8 |
G3/8 G1/4 G1/8 |
* M6х1 - базовое исполнение
Условное обозначение для заказа
|
Пример: |
ТЖК-1199 / |
- / | 47 / | - / | 2 / | 3,5 / | - / | - / | 5 / | 2 |
-40…+400 °С |
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
1 – количество рабочих спаев (2 – два спая, отсутствие цифры – один спай)
2 – тип термопары: ТХА-1199, ТХК-1199, ТЖК-1199, ТНН-1199
3 – вид клеммной головки(в данном исполнении не используется)
4 – исполнение
5 – вид рабочего спая (Н – неизолированный спай, отсутствие буквы – изолированный)
6 – класс допуска: 1, 2 для ТХА, ТЖК, ТНН; 2 для ТХК
7 – длина монтажной части, мм (см. таблицу параметров)
8 – длина L1, мм (в данном исполнении не используется)
9 – длина L2, мм (в данном исполнении не используется)
10 – диаметр монтажной части, мм (см. таблицу параметров)
11 – длина кабеля, м
12 – диапазон температур, °С
