Термопары ТХА-1199/46, ТХК-1199/46, ТЖК-1199/46, ТНН-1199/46
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 31 марта 2025Термопары ТХА-1199/46, ТХК-1199/46, ТЖК-1199/46, ТНН-1199/46 наиболее распространенный способ измерения температуры, основанный на использовании термоэлектрического эффекта.
Преобразователи термоэлектрические отличаются простотой изготовления, большим температурным диапазоном измерения: от −40 °C до +1200 °C, прочностью и надежностью. Высокая чувствительность является заметным преимуществом термопар перед другими датчиками температуры. Наиболее распространенными термопарами во всех отраслях промышленности являются термопреобразователи из неблагородных металлов.
Тип термопары: ТХА — хромель-алюмелевые (тип K), ТХК — хромель-копелевые (L), ТЖК — железо-константановые (J), ТНН — нихросил-нисиловые (N).
|
Исп. 46 Рабочий спай: один, изолирован (И) или не изолирован (Н) от защитной арматуры |
Диаметр монтажной части D, мм |
Длина монтажной части L, мм |
Показатель тепловой инерции И/Н, с, не более |
|
|
* - по индивидуальному заказу |
4 |
10* 15* 20 30 40 60 80 100 |
7/3 |
|
|
5 |
10/4 |
|||
|
6 |
12/6 |
|||
|
8 |
20/7 |
|
Пример: |
ТЖК-1199 / |
- / | 46 / | - / | 2 / | 80 / | - / | - / | 6 / | 2 |
-40…+400 °С |
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |

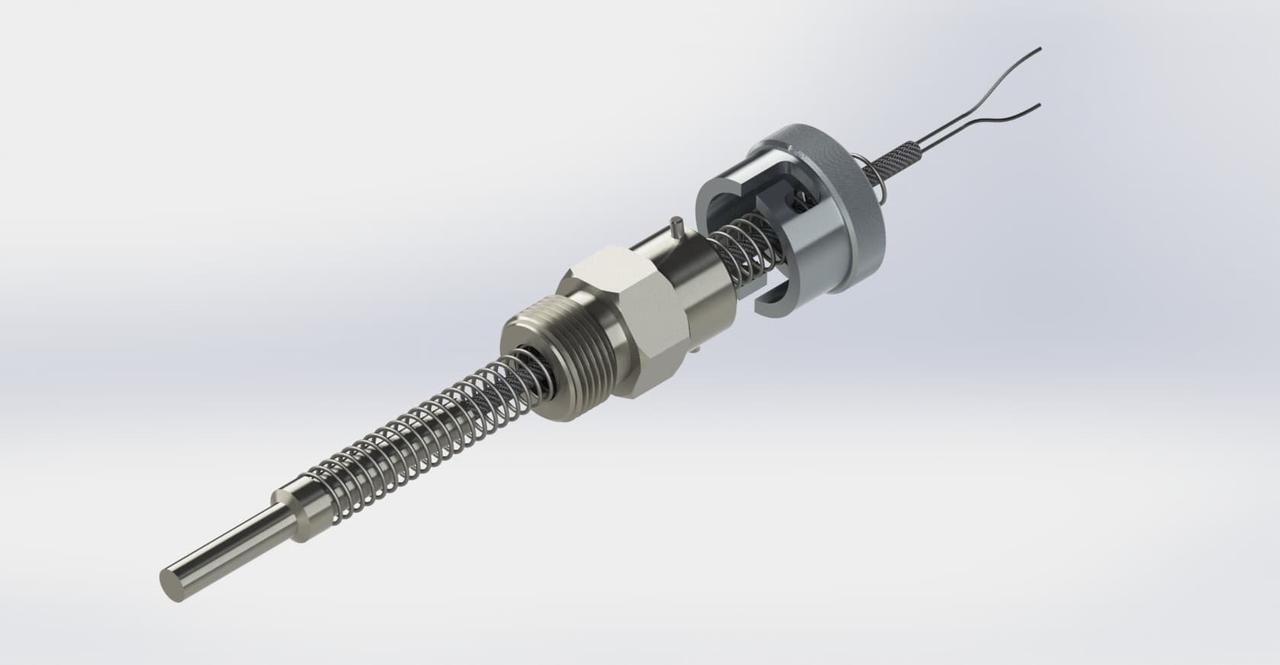

Корпус вид 2.1 + Штуцер Ш28 (М12х1,5) + байонетная втулка БВ07
1 – количество рабочих спаев (2 – два спая, отсутствие цифры – один спай)
2 – тип термопары: ТХА-1199, ТХК-1199, ТЖК-1199, ТНН-1199
3 – вид клеммной головки (в данном исполнении не используется)
4 – исполнение
5 – вид рабочего спая (Н – неизолированный спай, отсутствие буквы – изолированный)
6 – класс допуска: 1, 2 для ТХА, ТЖК, ТНН; 2 для ТХК
7 – длина монтажной части, мм (см. таблицу параметров)
8 – длина L1, мм (в данном исполнении не используется)
9 – длина L2, мм (в данном исполнении не используется)
10 – диаметр монтажной части, мм (см. таблицу параметров)
11 – длина кабеля, м (Базовое исполнение = 1,5 м)
12 – диапазон температур, °С
- Цена: Цену уточняйте
