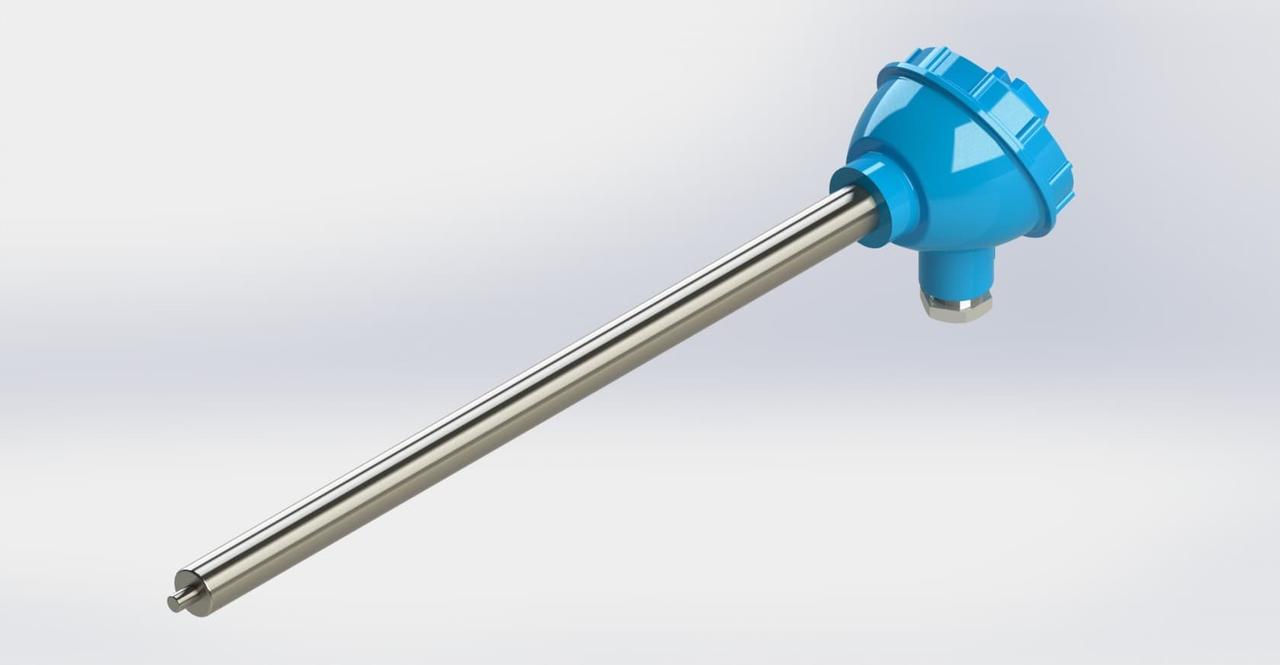

Термопары ТХА-1199/36, ТХК-1199/36, ТЖК-1199/36, ТНН-1199/36 наиболее распространенный способ измерения температуры, основанный на использовании термоэлектрического эффекта.
Преобразователи термоэлектрические отличаются простотой изготовления, большим температурным диапазоном измерения: от −40 °C до +1200 °C, прочностью и надежностью. Высокая чувствительность является заметным преимуществом термопар перед другими датчиками температуры. Наиболее распространенными термопарами во всех отраслях промышленности являются термопреобразователи из неблагородных металлов.
Тип термопары: ТХА — хромель-алюмелевые (тип K), ТХК — хромель-копелевые (L), ТЖК — железо-константановые (J), ТНН — нихросил-нисиловые (N).
Исп. 36 и 361 Рабочий спай: один или два, изолирован (И) или не изолирован (Н) от защитной арматуры Номинальное давление: Рн=10 МПа (исп.36), Рн=0,1 МПа (исп.361) |
Диаметр монтажной части D, мм |
Длина монтажной части L, мм |
Показатель тепловой инерции И/Н, с, не более |
||
36
361
|
|
20(5) |
250 320 400 500 630 800 |
5/3 |
|
20(7) |
8/5 |
Пример: |
2 |
ТЖК-1199 / |
Г-05 / | 36 / | Н / | 2 / | 400 / | - / | - / | 20(5) / | - |
-40…+750 °С |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
1 – количество рабочих спаев (2 – два спая, отсутствие цифры – один спай)
2 – тип термопары: ТХА-1199, ТХК-1199, ТЖК-1199, ТНН-1199
3 – вид клеммной головки: Г-05
4 – исполнение
5 – вид рабочего спая (Н – неизолированный спай, отсутствие буквы – изолированный)
6 – класс допуска: 1, 2 для ТХА, ТЖК, ТНН; 2 для ТХК
7 – длина монтажной части, мм (см. таблицу параметров)
8 – длина L1, мм (в данном исполнении не используется)
9 – длина L2, мм (в данном исполнении не используется)
10 – диаметр монтажной части, мм (см. таблицу параметров)
11 – длина кабеля, м (в данном исполнении не используется)
12 – диапазон измерений, °С
- Цена: Цену уточняйте
