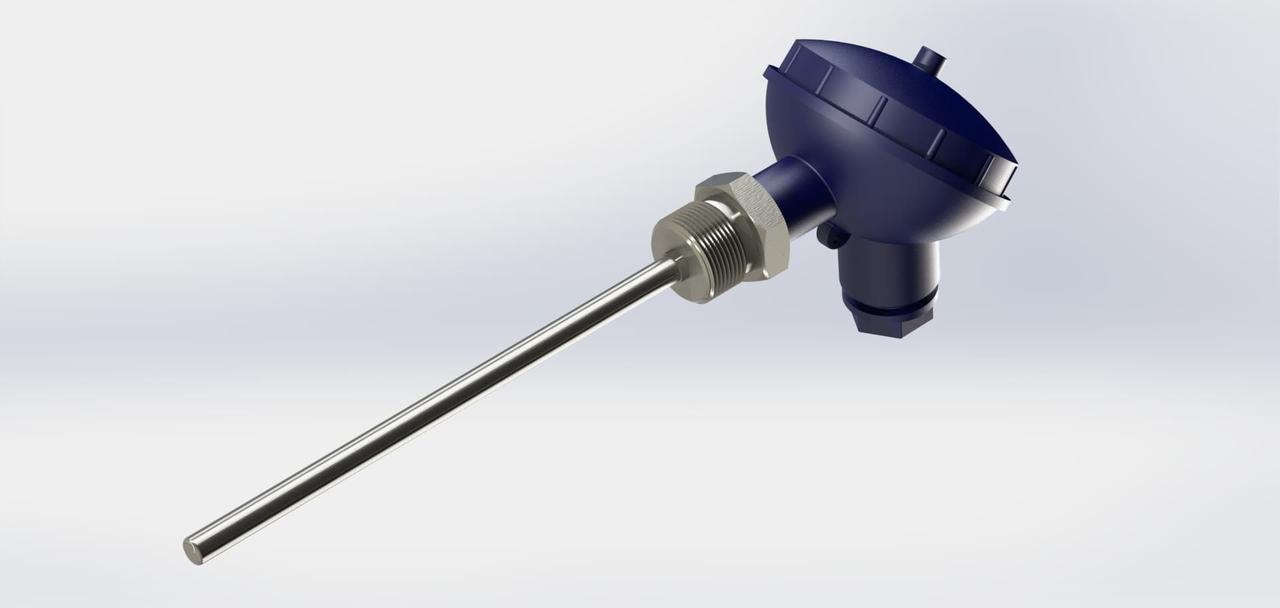

Термопары ТХА-1199/23, ТХК-1199/23, ТЖК-1199/23, ТНН-1199/23 наиболее распространенный способ измерения температуры, основанный на использовании термоэлектрического эффекта.
Преобразователи термоэлектрические отличаются простотой изготовления, большим температурным диапазоном измерения: от −40 °C до +1200 °C, прочностью и надежностью. Высокая чувствительность является заметным преимуществом термопар перед другими датчиками температуры. Наиболее распространенными термопарами во всех отраслях промышленности являются термопреобразователи из неблагородных металлов.
Тип термопары: ТХА — хромель-алюмелевые (тип K), ТХК — хромель-копелевые (L), ТЖК — железо-константановые (J), ТНН — нихросил-нисиловые (N).
Исп. 23 и 230 Рабочий спай: один или два*, изолирован (И) или не изолирован (Н) от оболочки кабеля Рн=6,3 МПа (номинальное давление) |
Диаметр монтажной части D, мм |
Длина монтажной части L, мм |
Показатель тепловой инерции И/Н, с, не более |
||
23
230
|
* - только для ø 4,5 мм |
3 |
80 100 120 160 200 250 320 400 500 630 800 1000 1250 1600 2000 |
2/1,5 |
|
4 |
5/3 |
||||
4,5 |
5/3 |
||||
5 |
8/4 |
||||
6 |
10/6 |
Условное обозначение для заказа
Пример: |
2 |
ТХК-1199 / |
Г-01 / | 23 / | - / | 2 / | 400 / | - / | - / | 5 / | - |
-40…+600 °С |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
1 – количество рабочих спаев (2 – два спая, отсутствие цифры – один спай)
2 – тип термопары: ТХА-1199, ТХК-1199, ТЖК-1199, ТНН-1199
3 – вид клеммной головки: Г-02, Г-03, Г-04, Г-05
4 – исполнение
5 – вид рабочего спая (Н – неизолированный спай, отсутствие буквы – изолированный)
6 – класс допуска: 1, 2 для ТХА, ТЖК, ТНН; 2 для ТХК
7 – длина монтажной части, мм (см. таблицу параметров)
8 – длина L1, мм (в данном исполнении не используется)
9 – длина L2, мм (в данном исполнении не используется)
10 – диаметр монтажной части, мм (см. таблицу параметров)
11 – длина кабеля, м (в данном исполнении не используется)
12 – диапазон измерений, ºС
