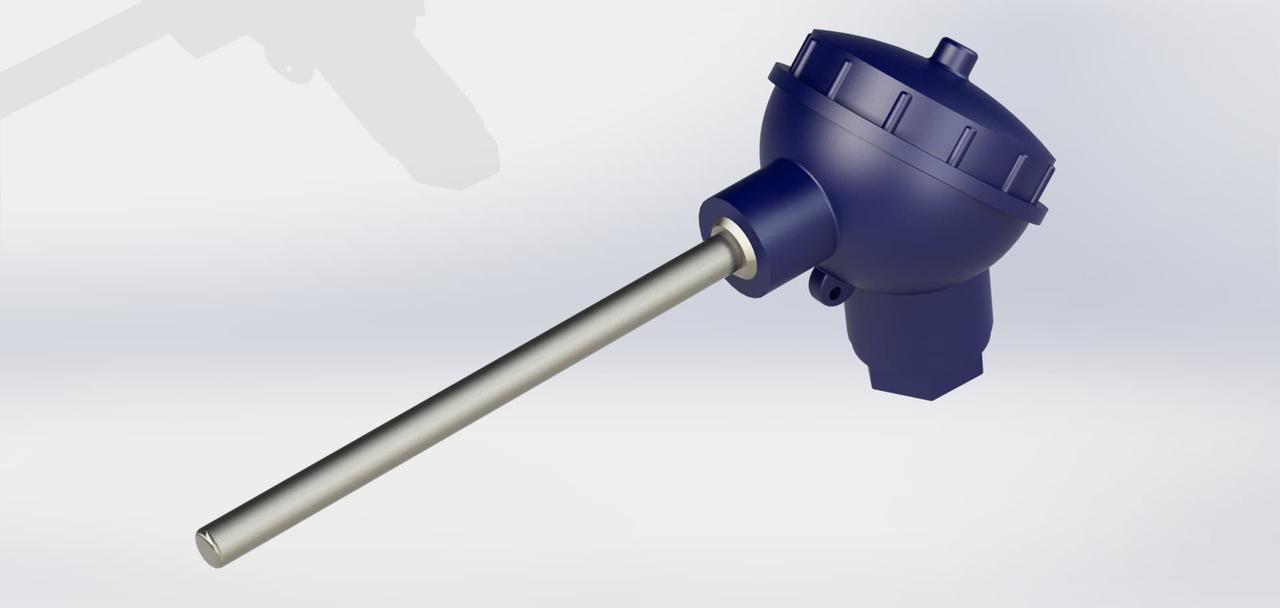

Термометры сопротивления ТСП-1199/22 и ТСМ-1199/22 - первичные датчики температур, принцип работы которых основан на изменении сопротивления встроенного чувствительного элемента в зависимости от изменения температуры измеряемой среды.
- Исполнение ТСП-1199/22 и ТСМ-1199/22
Исп. 22 Количество чувствительных элементов (ЧЭ): 1, 2 Рн=0,4 МПа (номинальное давление) Клеммная головка: Г-01(базовое исполнение), Г-02, Г-03, Г-04, Г-05 |
Диаметр монтажной части D, мм |
Длина монтажной части L, мм |
Время термической реакции ТСП (ТСМ), с |
|
Диапазон измерений -50...+600 °С только для Ø6 и Ø8. Классы допуска А и АА – для термометров с L≥120 мм Возможно применение с ШП (штуцером передвижным) |
4 |
80 100 120 160 200 250 320 |
8 (12) |
|
5 |
80 100 120 160 200 250 320 400 500 |
10 (14) |
||
6 |
80 100 120 160 200 250 320 400 500 630 |
12 (16) |
||
8 |
80 100 120 160 200 250 320 400 500 630 800 1000 |
18 (18) |
||
|
Пример: |
2 | ТСП-1199 | Г-01 | 22 | Pt100 | 385 | В | 4 | 160 | 5 | - | -50…+450°С |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
1 – количество ЧЭ (2 – два ЧЭ в корпусе термометра, отсутствие цифры – один ЧЭ)
2 – тип термометра: ТСП-1199, ТСМ-1199
3 – вид клеммной головки (Базовое исполнение – Г-01)
4 – исполнение
5 – номинальная статическая характеристика (НСХ): Pt100, Pt500, Pt1000, 46П, 50П, 100П, 50М, 53М, 100М
6 – температурный коэффициент α·105, °С-1: 391 или 385 – для ТСП; 428 – для ТСМ
7 – класс допуска: АА, А, В, С для ТСП; В, С для ТСМ
8 – схема соединения внутренних проводов (2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная);
9 – длина монтажной части, мм (см. таблицу параметров)
10 – диаметр монтажной части, мм (см. таблицу параметров)
11 – длина кабеля, м (в данном исполнении не используется)
12 – диапазон измерений, ºС
- Цена: Цену уточняйте
