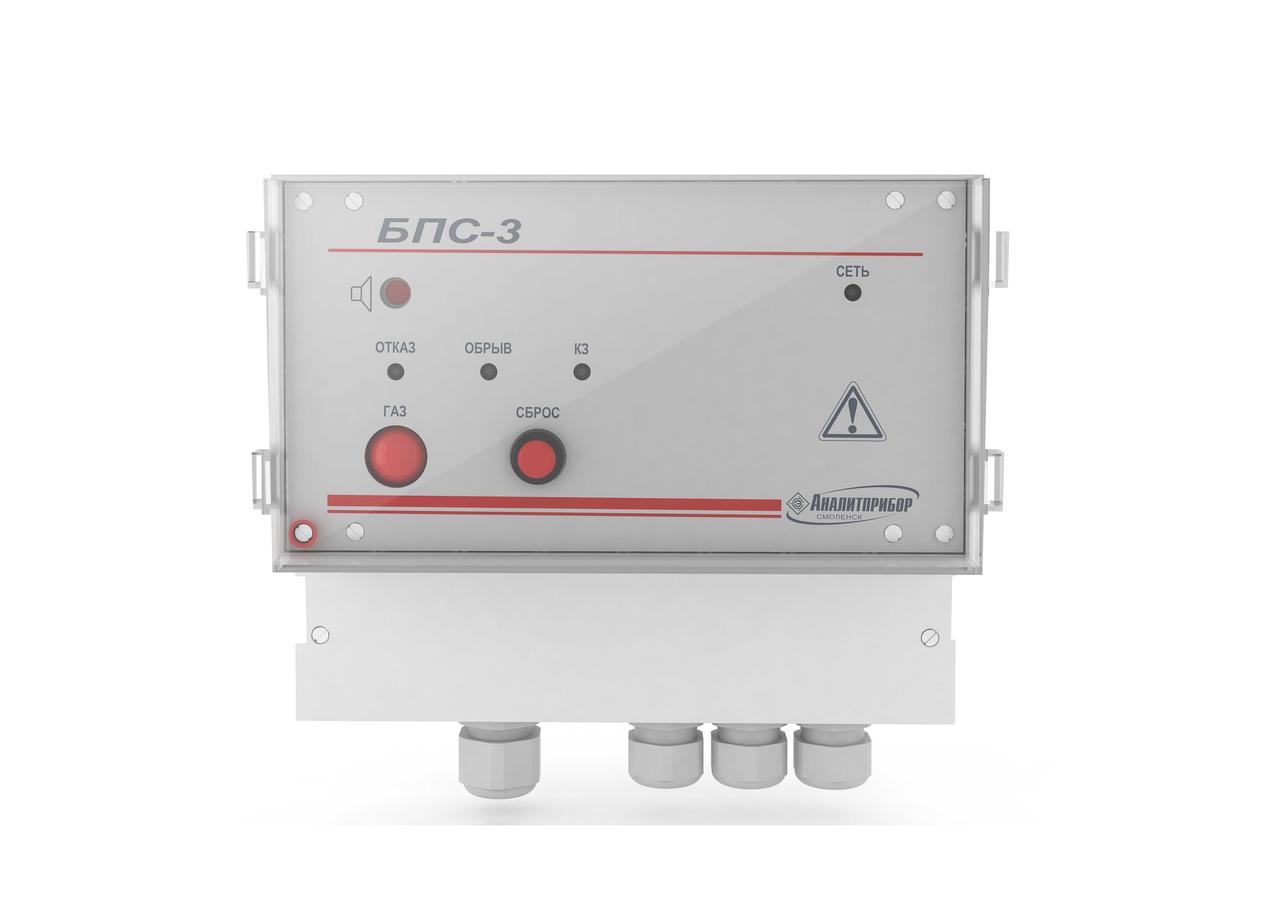

БПС-3 - блок питания и сигнализации

• до тридцати сигнализаторов СТГ-3 различных исполнений на один БПС-3 (количество варьируется в зависимости от числа подключаемых СТГ-3 для контроля ДВК горючих газов и ПДК токсичных газов)
• сигнализаторы не предназначены для установки во взрывоопасных зонах
• диапазон рабочих температур – от плюс 1 до плюс 40 ^оС
• степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP30
• время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора – не менее 12 месяцев
• гарантийный срок – 18 месяцев с даты отгрузки потребителю
• для блоков БПС-3 состояние реле нормально замкнутое
• для блоков БПС-3-И состояние реле (нормально замкнуто / разомкнуто) устанавливается в меню блока
• количество опрашиваемых датчиков для БПС-3 не ограничено, для БПС-3-И до 64 датчиков

Сведения об оборудовании



• питание сигнализаторов СТГ-3 и СТГ-3-И при соединении их в шлейф
• выдача световой/звуковой сигнализации
• многоточечный контроль параметров воздуха рабочей зоны
• температура от +1 до +40 ^оС
• до 30 сигнализаторов СТГ-3 различных исполнений на один БПС-3

Характеристики

Исполнения блоков питания и сигнализации БПС-3

Обозначения блоков	Условное наименование блоков	Тип входного сигнала о срабатывании сигнализаторов	Условное наименование подключаемых к блокам сигнализаторов	Связь с внешними устройствами
ИБЯЛ.426479.046 (без цифровой индикации)	БПС-3	сигнал напряжения постоянного тока	СТГ-3-ХХ	релейный выход
ИБЯЛ.426479.046-01 (с цифровой индикацией)	БПС-3-И	цифровой адресный интерфейс	СТГ-3-И-ХХ	релейный выход и по интерфейсам RS485 и RS232

 Аварийная сигнализация “ГАЗ” - блокирующая, отключение возможно только нажатием кнопки “СБРОС” на блоке.

Основные технические характеристики

Характеристики	Значение	Примечание
Напряжение питание, В	от 150 до 253	(50±1) Гц (действующее значение)
Потребляемая мощность ВА, не более	120	при максимальной нагрузке на выходе
Выходное напряжение, В	34±2	максимальный ток нагрузки 2А
Диапазон температуры окружающей среды, °С	от 1 до 40
Степень защиты блоков	IP 30
Габаритные размеры, мм, не более	240х240х120	масса не более 2 кг
Параметры «сухих» контактов реле	= 30 В, 5 А ~ 250 В, 5 А	нагрузка – резистивная
