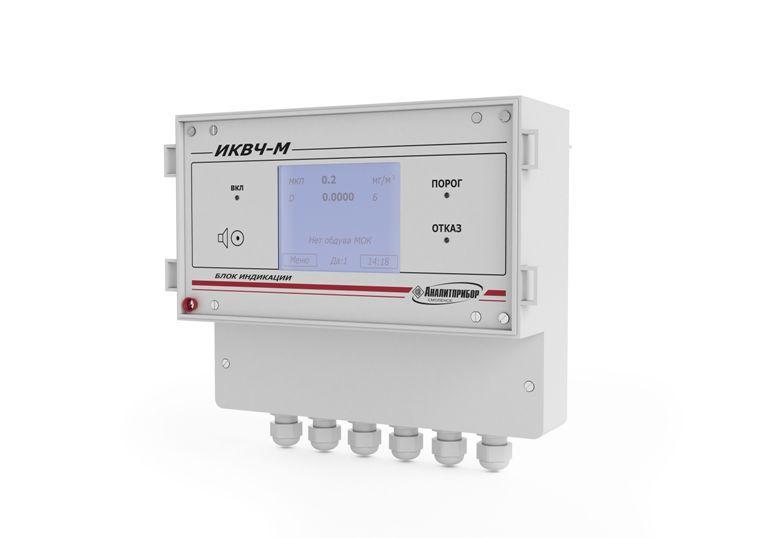

ИКВЧ(м) - оптический измеритель концентрации пыли по методу измерения светопропускания

ИКВЧ(м) - оптический измеритель концентрации пыли по методу измерения светопропускания

Предназначен для непрерывного автоматического измерения массовой концентрации пыли (МКП), а также оптической плотности пылегазовых сред (D).

Принцип действия: регистрация оптических параметров пылегазовой среды методом измерения оптической плотности (D) (ИКВЧ-М-Д, ИКВЧ-М-ДЗ) или коэффициента светорассеяния (ИКВЧ-М-Н) и вычисление соответствующей МКП по результатам предварительной градуировки гравиметрическим методом.

Область применения

экологический и технологический контроль воздуха в отходящих газах газоходов и дымовых труб:

• теплоэнергетики (электростанции и котельные)
• металлургической отрасли (при производстве алюминия и стали; плавильных и литейных цехов)
• по производству строительных материалов (цементные заводы)
• химической отрасли (при производстве минеральных удобрений, картона и целлюлозы)

Сведения об оборудовании

• непрерывное автоматическое измерение массовой концентрации пыли (МКП)
• измерение оптической плотности пылегазовых сред
• температура окр. среды - от -40 до +60 ^оС
• диапазон температур анализируемой среды в газоходе - от -40 до +600 ^оС
• стандартный цифровой выход RS 485, Ethernet
• интервал времени работы измерителей без корректировки показаний - 12 месяцев
• межповерочный интервал 12 месяцев

Характеристики

Диапазоны измерений и состав измерителя ИКВЧ-М

Условное наименование	Диапазон измерений массовой концентрации пыли, мг/м3	Моноблок оптического канала	Рефлектор	Зонд*	Блок индикации
ИКВЧ-М-Д	от 0 до 100 от 100 до 3000	+	+	-	+
ИКВЧ-М-ДЗ	от  0 до 200 от 200 до 10000	+	-	+	+
ИКВЧ-М-Н	от 0 до 50 от 50 до 200	+	-	-	+
* - длина погружной части зонда выбирается потребителем при заказе (500 -1250 мм)

Основные технические характеристики

Характеристики	Значения	Примечание
Степень защиты блоков измерителей по ГОСТ 14254-96	МОК IP 65 БИ IP 20	диапазон температуры окр. среды: для МОК, рефлектора от - 40 до + 60 0С; для БИ от  + 1 до + 50 0С
Диапазон температуры анализируемой среды в газоходе (дымовой трубе)	для ИКВЧ-М-Д, ИКВЧ-М-Н  от - 40 до + 600 0С для ИКВЧ-М-ДЗ от - 40 до + 300 0С	диапазон скоростей газового потока в газоходе (дымовой трубе) от 0 до 40 м/с
Содержание пыли в воздухе, предназначенном для обдува оптических поверхностей измерителя	1 мг/м3
Стандартный аналоговый сигнал, мА	4-20
Стандартный цифровой выход	RS 485, Ethernet	MODBUS RTU
Интервал времени работы измерителей без корректировки показаний	12 месяцев
