ОПИСАНИЕ

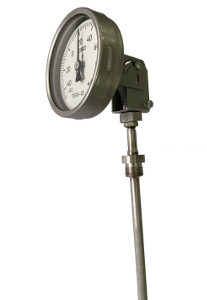

Биметаллический термометр типа ТБПк22, ТБПк32 - высококачественный термометр, изготавливающийся специально для химической, нефтехимической, нефтяной, и газовой отраслей. Прибор полностью выполнен из нержавеющей стали. Модели ТБПк22 и ТБПк32 устойчивы к агрессивным средам.
 Чувствительный элемент: биметаллическая спираль
Корпус, байонетное кольцо: откидывается на 90° относительно присоединения;
вращается на 360° относительно присоединения;
материал сталь 12Х18Н10Т.
Положение присоединения: центр с тыльной стороны
Шток (термобаллон) изготавливается из стали: 12Х18Н10Т
Циферблат: алюминий, белого цвета, черные надписи
Стрелка: алюминий, черного цвета
Подстройка нуля: на стрелке
Стекло: двухслойное стекло
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
1. Измеряемые среды
|
в пределах коррозионной стойкости стали
12Х18Н10T
|
|
2. Температура окружающей среды, °С:
|
–65…+70
|
|
3. Классы точности
|
1; 1,5
|
|
4. Допустимое эксплуатационное давление на штоке без защитной гильзы, МПа
|
6,3
|
|
5. Климатическое исполнение
|
УХЛ 1
|
|
6. Степень защиты
|
IP65
|
|
7. Виброустойчивость к воздействию вибрации
с частотой, Гц
с ускорением, g
|
от 10 до 55
0,7
|
|
8. Диаметр корпуса, мм
ТБПк-22,
ТБПк-32
|
100
160
|
|
9. Масса, кг, не более
ТБПк-22
ТБПк-32
|
0,8
1,0
|
|
10. Изготавливаются по
|
ТУ 311-00225621.160-96
|
|
|
Габаритные и присоединительные размеры
Таблица 1.
Диапазон измерений и присоединение к процессу
|
Диапазон
измерений, °С
|
Длина погружения штока, L мм
|
Диаметр
штока,
d мм
|
Резьба присоединительного
штуцера, d1
|
|
-20
|
+40
|
125, 160, 200, 250, 315, 400
|
6*
8
10
|
М14Х1,5; М16Х1,5; М18Х1,5; М20Х1,5;
G1/2-A; 1/2NRT
|
|
0
|
+60
|
|
-30
|
+60
|
80, 100, 125, 160, 200, 250, 315, 400
|
6*
8
10
|
М16Х1,5; М18Х1,5; М20Х1,5;
G1/2-A; 1/2NRT
|
|
-50
|
+50
|
|
-50
|
+100
|
|
-50
|
+150
|
|
0
|
+100
|
|
0
|
+120
|
|
0
|
+150
|
|
0
|
+200
|
|
0
|
+300
|
|
0
|
+400
|
|
-60
|
+90
|
|
-60
|
+150
|
|
-60
|
+40
|
Примечание:
* При диаметре термобаллона (штока) 6 мм., длина погружения не более 160 мм.
Таблица 2.
Габаритные размеры
|
D, мм
|
h, мм
|
h1, мм
|
h2, мм
|
|
100
|
27,5
|
74,5
|
63
|
|
160
|
27,5
|
74,5
|
93
|
ОФОРМЛЕНИЕ ЗАКАЗА
|
При заказе необходимо указать:
- Условное обозначение термометра
- Пределы измерений
- Класс точности
- Длину погружения термобаллона
- Диаметр термобаллона
- Резьбу присоединительного штуцера
(для резьбового соединения)
- Обозначение ТУ
- Обозначение гильзы защитной (При необходимости)
|
Пример заказа:
Термометр биметаллический с поворотно–откидным корпусом диаметром 160 мм., с пределом измерения (0-100)°С, класс точности 1,5, длиной погружения термобаллона 160 мм., диаметр термобаллона 10 мм., резьба присоединительного штуцера М20х1,5 ТУ 311-00225621.160-96. Гильза защитная ГЗ-ТБ-Р с наружной резьбой М20х1,5, длиной погружения 160 мм., максимально допустимое рабочее давление до 25 МПа.
"Термометр биметаллический ТБПк-32 (0-100)-1,5-160-10-М20 ТУ 311-00225621.160-96 ГЗ-ТБ-Р-М20-160-25 МПа”.
|
|
Примечание:
Термометры биметаллические ТБПк-22, ТБПк-32 могут поставляться в комплекте с гильзами защитными резьбового или фланцевого соединения в соответствии с заказом. При заказе термометров ТБ с гильзой защитной фланцевого исполнения, длина термобаллона термометра может отличаться от рекомендуемого ряда длины погружения.
|
|
