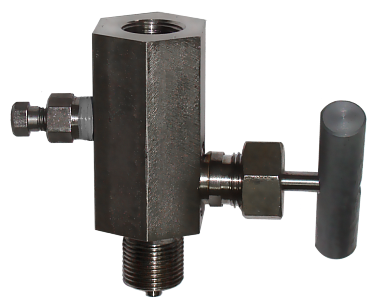

Вентильные блоки В

Вентильные блоки В предназначены для отключения манометров от технологических линий без остановки технологических процессов, продувки импульсных линий, подключения контрольных манометров при различных давлениях.

• до 40 МПа (до 400 кгс/см²)
  Материал вентиля: нержавеющая сталь
  Масса вентиля: не более 0,76 кг, с КМЧ не более 0,9 кг
  Вентильные блоки выпускаются с разными вариантами резьбовых соединений для подключения прибора к магистрали:


  Обозначение вентиля	Варианты присоединительных резьб	Номер рисунка	Размер L, мм
  В-01	Наружная резьба К1/2˝	Б.1	74
  В-02	Наружная резьба К1/4˝		70
  В-03	Внутренняя резьба К1/4˝	Б.2	71
  В-04	Внутренняя резьба К1/2˝		85
  В-05	Наружная резьба М20х1,5	Б.1	80
  В-06	Наружная резьба R1/2˝		76
  В-07	Наружная резьба R1/4˝		70
  В-08	Наружная резьба G1/2˝		76
  В-09	Наружная резьба G1/4˝		70
  В-10	Внутренняя резьба R1/2˝	Б.2	82
  В-11	Внутренняя резьба R1/4˝		70
  В-12	Внутренняя резьба G1/2˝		79
  В-13	Внутренняя резьба G1/4˝		70
  В-01Д	Наружная резьба К1/2˝	Б.3	90
  В-02Д	Наружная резьба К1/4˝		85
  В-03Д	Внутренняя резьба К1/4˝	Б.4	87
  В-04Д	Внутренняя резьба К1/2˝		101
  В-05Д	Наружная резьба М20х1,5	Б.3	96
  В-06Д	Наружная резьба R1/2˝		92
  В-07Д	Наружная резьба R1/4˝		85
  В-08Д	Наружная резьба G1/2˝		92
  В-09Д	Наружная резьба G1/4˝		85
  В-10Д	Внутренняя резьба R1/2˝	Б.4	98
  В-11Д	Внутренняя резьба R1/4˝		85
  В-12Д	Внутренняя резьба G1/2˝		95
  В-13Д	Внутренняя резьба G1/4˝		85
  В-14Д	Внутренняя резьба М20х1,5	Б.2	95
  В-14	Внутренняя резьба М20х1,5		79




    По требованию потребителя вентили В-05 и В-05Д поставляются с комплектом монтажных частей (КМЧ):

  Наименование	Материал	Количество
  Ниппель	12Х18Н10Т ГОСТ 5632-72	1шт.
  Гайка	сталь 45 ГОСТ 1051-73	1шт.
  Прокладка	медь М3 ГОСТ 859-2001	1шт.


  При заказе вентиля необходимо указать наименование, обозначение, комплект монтажных частей (только для вентиля В-05 и В-05Д).
