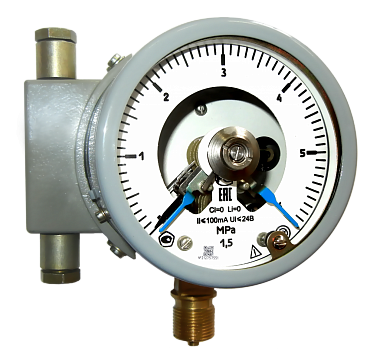

ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех Манометры, вакуумметры, мановакуумметры сигнализирующие взрывозащищённые
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 03 февраля 2026Манометры, вакуумметры, мановакуумметры типа ДМ5010Сг0Ex - показывающие взрывозащищенные сигнализирующие приборы, предназначенные для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими искробезопасными цепями от сигнализирующего устройства прямого действия (позволяет коммутировать две электрические цепи) для применения в различных отраслях промышленности. Приборы ДМ5010Сг0Ex, ДВ5010Сг0Ex, ДА5010Сг0Ex являются взрывозащищенными с видом взрывозащиты "Искробезопасная электрическая цепь", имеют маркировку взрывозащиты «0Ех ia IIC Т5 Ga Х» по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014.
| Тип прибора | Манометры, вакуумметры, мановакуумметры |
| Диаметр корпуса (мм) | 100 |
| Степень защиты | IP54 |
| Класс точности | 1.5; 1.0 - по заказу |
| Вид взрывозащиты | "0Ех ia IIC Т5 Ga Х" искробезопасная электрическая цепь |
| Климатическое исполнение | У2; Т2 |
| Тип электроконтактного устройства | Прямые контакты |
| Температура окружающей среды | от минус 50 до плюс 60 °С |
| Фланец | Отсутствует |
| Расположение штуцера | Радиальное |
| Виброзащита | L1 (от 5 до 35 Гц с амплитудой 0,35 мм) |
| Межповерочный интервал | 2 года |
| Корпус | Сталь; Алюминиевый сплав |
| Стекло | Литое |
| Трубчатая пружина | Медный сплав; Железоникелевый сплав |
| Держатель | Медный сплав |
| Механизм | Медный сплав; Нержавеющая сталь; Сталь 08КП |
| Резьба присоединительного штуцера | М20*1,5-8g; K1/2; G1/2-B |
| Масса прибора | не более 1.0 кг |
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ДВ5010Сг0Ех |
-100...0 кПа |
-1...0 кгс/см2 |
|
ДА5010Сг0Ех |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 | |
|
-100...500 кПа |
-1...5 кгс/см2 | |
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
ДМ5010Сг0Ех |
0...100 кПа |
0...1 кгс/см2 |
|
0...160 кПа |
0...1,6 кгс/см2 | |
|
0...250 кПа |
0...2,5 кгс/см2 | |
|
0...400 кПа |
0...4 кгс/см2 | |
|
0...600 кПа |
0...6 кгс/см2 | |
|
0...1 МПа |
0...10 кгс/см2 | |
|
0...1,6 МПа |
0...16 кгс/см2 | |
|
0...2,5 МПа |
0...25 кгс/см2 | |
|
0...4 МПа |
0...40 кгс/см2 | |
|
0...6 МПа |
0...60 кгс/см2 | |
|
0...10 МПа |
0...100 кгс/см2 | |
|
0...16 МПа |
0...160 кгс/см2 | |
|
0...25 МПа |
0...250 кгс/см2 | |
|
0...40 МПа |
0...400 кгс/см2 | |
|
0...60 МПа |
0...600 кгс/см2 | |
|
0...100 МПа |
0...1000 кгс/см2 | |
|
0...160 МПа |
0...1600 кгс/см2 |
-
- Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
- Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
- Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
- Демпфер - с демпфером поставляются приборы ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех с диапазоном показаний свыше 25 кгс/см2; наличие демпфера у приборов с диапазоном показаний до 16 кгс/см2 оговаривается при заказе
- Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - все приборы поставляются с заводским номером
- Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
- Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
Параметры коммутируемых искробезопасных цепей:
- U0 не более 24 В,
- I0 не более 100 мА,
- С0 не менее 0,06 мкФ,
- L0 не менее 0,1 мГн
ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА ДЛЯ СИГНАЛИЗИРУЮЩИХ МАНОМЕТРОВ
Сигнализирующее устройство выполнено по схеме двух независимых гальванически развязанных контактов (отсутствие общей точки).
Максимальное напряжение коммутации - 24 В
Максимальный ток коммутации - 100 мА
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:- III - левый указатель (min) - синий, правый (max) - красный.
- IV - левый указатель (min) - красный, правый (max) - синий.
- V (базовое исполнение) - оба указателя (min, max) синие.
- VI - оба указателя (min, max) красные.
Сигнализирующее устройство приборов ДМ5010Сг0Ех может изготовляться только со скользящими контактами.
