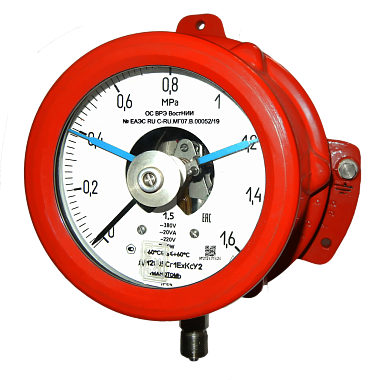

ДМ2005Сг1ЕхКс, ДВ2005Сг1ЕхКс, ДА2005С Манометры, вакуумметры, мановакуумметры сигнализирующие взрывозащищённые

Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие взрывозащищённые коррозионностойкие ДМ2005Сг1ЕхКс, ДВ2005Сг1ЕхКс и ДА2005Сг1ЕхКс предназначены для измерения избыточного давления различных сред, в том числе серовродородосодержащих и управления внешними электрическими цепями от сигнализирующего устройства прямого действия. Приборы являются взрывозащищенными с видом взрывозащиты "Взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты - «1Ех d IIВ Т4 Gb» по ГОСТ 31610.0-2014 (IEC 60079-0:2011),  ГОСТ IEC 60079-1-2011.

•
  • Магнитное поджатие - по требованию потребителя приборы поставляются с магнитным поджатием контактов сигнализирующего устройства
  • Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
  • Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
  • Зажим - по требованию потребителя приборы изготавливаются с вводным устройством для подключения кабеля - с хомутом (зажимом); в базовом исполнение подсоединение кабеля к прибору производится через металлическую трубку, заканчивающуюся наружной резьбой G3/4-В.
  • Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 4)
  • Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
  • Демпфер - все приборы ДМ2005Сг1ЕхКс, ДВ2005Сг1ЕхКс, ДА2005Сг1ЕхКс поставляются с демпфером
  • Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
  • Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
  • Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
  • Заводской номер - все приборы ДМ2005Сг1ЕхКс, ДВ2005Сг1ЕхКс, ДА2005Сг1ЕхКс поставляются с заводским номером
  • Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке




• Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

  Средний срок службы - не менее 10 лет.

  ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА
  Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
  • III - левый указатель (min) - синий, правый (max) - красный.
  • IV - левый указатель (min) - красный, правый (max) - синий.
  • V (базовое исполнение) - оба указателя (min, max) синие.
  • VI - оба указателя (min, max) красные.

  По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.

  Напряжение внешних коммутируемых цепей:
  • 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
  • 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
  Разрывная мощность контактов для сигнализирующего устройства:
  • со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
  • с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
  Значение коммутируемого тока:
  • для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
  • для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
  Предел допускаемой основной погрешности срабатывания сигнализирующего устройства:
  • для сигнализирующего устройства со скользящими контактами ±2,5%
  • для сигнализирующего устройства с магнитным поджатием контактов ±4%
  Подключение осуществляется четырехжильным кабелем, сечение жил - от 0,2 до 1,5 мм². Диаметр ввода в разъеме - от 4 до 10 мм.
  Электрическая цепь при подключении должна быть обесточена!

  Схема подключения


  СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

  Тип прибора	» ДМ2005Сг1ЕхКс » ДВ2005Сг1ЕхКс » ДА2005Сг1ЕхКс	Манометр  Вакуумметр  Мановакуумметр
  Климатическое исполнение	» У2 » Т2
  Верхнее значение диапазона показаний	см. в таблице
  Единица измерения	» kgf/cm2   » kPa » MPa
  Класс точности	» 1.5
  Измеряемая среда	» -//- (базовое) » Кис	Кислород
  Конструктивное исполнение	» -//-	Радиальный штуцер с задним фланцем
  Степень защиты	» IP54
  Исполнение сигнализирующего устройства	» III » IV » V (базовое) » VI
  Резьба штуцера	» M20x1.5-8g (базовое)  » G1/2-B » K1/2
  Дополнительные требования	» МП » Обезж. » Зажим » АЭС » Черта » Э » Табл. » П.П.С » ЦСМ » Свидет.	Магнитное поджатие  Обезжиривание  Зажим (хомут)  Атомное исп., класс безоп. 4  Черта на шкале  Экспортное исполнение  Табличка  Отметка о перв.поверке на стекле  Поверка ЦСМ  Выдача свидетельства о поверке прибора


  В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
  Пример обозначения: ДМ2005Сг1ЕхКсУ2 - 10 MPa - III - МП  - ЦСМ - зажим

  Поверка приборов:

  Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
  Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
  Все приборы ДМ2005Сг1ЕхКс, ДВ2005Сг1ЕхКс, ДА2005Сг1ЕхКс поставляются с отметкой о первичной поверке в паспорте на прибор.
