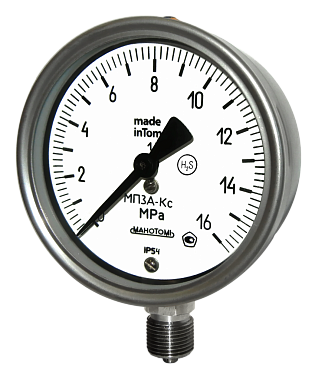

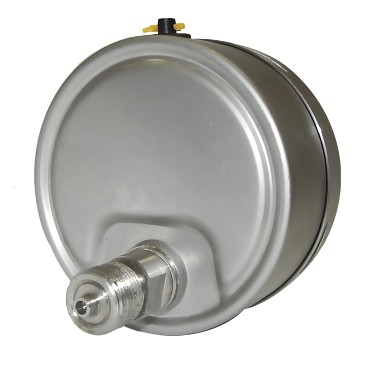

Манометры, вакуумметры и мановакуумметры показывающие МП3А-Кс, ВП3А-Кс и МВП3А-Кс предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (Н2S) и углекислого газа (СO2) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых.
Тип прибора | Манометры, вакуумметры, мановакуумметры |
Диаметр корпуса (мм) | 100 |
Степень защиты | IP54; IP65 (для приборов в атомном исполнении - IP53) |
Класс точности | 1.5; 1.0 - по заказу |
Климатическое исполнение | УХЛ1 |
Температура окружающей среды | от минус 70 до плюс 60 °С |
Температура измеряемой среды | от минус 50 до плюс 100 °С; допускается применение приборов для измерения давления сред с температурой до плюс 200 °С (рекомендовано применение охладительных устройств) |
Фланец | Отсутствует; Задний; Передний (Передний фланец только с осевым штуцером) |
Расположение штуцера | Радиальное; Осевое (Осевое только для приборов с IP65) |
Виброзащита | L3 (от 5 до 25 Гц с амплитудой 0,1 мм) |
Заполнение | поставляются незаполненные; по заказу - приборы со степенью защиты IP65 заполняются полиметилсилоксановой жидкостью ПМС-300 или ПМС-100р |
Межповерочный интервал | 2 года |
Корпус | Нержавеющая сталь |
Стекло | Силикатное; Безопасное (для приборов со степенью защиты IP53 только силикатное) |
Трубчатая пружина | Нержавеющая сталь |
Держатель | Нержавеющая сталь |
Механизм | Нержавеющая сталь |
Резьба присоединительного штуцера | М20*1,5-8g; K1/2; G1/2-B (для степени защиты IP53 только М20х1,5-8g) |
Рабочие диапазоны измерений | Диапазон измерений избыточного давления от 0 до 75 % диапазона показаний; Диапазон измерений вакуумметрического давления равен диапазону показаний; Допускается кратковременная перегрузка до 30 % от верхнего значения диапазона показаний для приборов с верхним пределом диапазона показаний до 60 МПа (600 кгс/см2) |
Масса прибора | не более 0.5 кг |
-
Наименование прибора
Диапазон, Па
Диапазон, кгс/см2
ВП3А-Кс
-100...0 кПа
-1...0 кгс/см2
МВП3А-Кс
-100...60 кПа
-1...0,6 кгс/см2
-100...150 кПа
-1...1,5 кгс/см2
-100...300 кПа
-1...3 кгс/см2 -100...500 кПа
-1...5 кгс/см2 -0,1...0,9 МПа
-1...9 кгс/см2
-0,1...1,5 МПа
-1...15 кгс/см2
-0,1...2,4 МПа
-1...24 кгс/см2
МП3А-Кс
0...100 кПа
0...1 кгс/см2
0...160 кПа
0...1,6 кгс/см2 0...250 кПа
0...2,5 кгс/см2 0...400 кПа
0...4 кгс/см2 0...600 кПа (0...0,6 МПа)
0...6 кгс/см2 0...1 МПа
0...10 кгс/см2 0...1,6 МПа
0...16 кгс/см2 0...2,5 МПа
0...25 кгс/см2 0...4 МПа
0...40 кгс/см2 0...6 МПа
0...60 кгс/см2 0...10 МПа
0...100 кгс/см2 0...16 МПа
0...160 кгс/см2 0...25 МПа
0...250 кгс/см2 0...40 МПа
0...400 кгс/см2 0...60 МПа
0...600 кгс/см2 0...100 МПа
0...1000 кгс/см2 0...160 МПа
0...1600 кгс/см2
ОПЦИИ- Безопасное стекло - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с безопасным стеклом
- Корректор нуля на стрелке - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с корректором нуля на стрелке
- Контрольная стрелка - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с контрольной стрелкой
- Указатель предельного давления на стекле (УПД) - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с указателем предельного давления на стекле
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
- Атомное исполнение - по требованию потребителя приборы со степенью защиты IP53 изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
- Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
- Демпфер - с демпфером поставляются приборы с диапазоном показаний со 160 кгс/см2, наличие демпфера у приборов с диапазоном показаний до 100 кгс/см2 оговаривается при заказе
- Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - все приборы поставляются с заводским номером
- Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
