РНПП-311М - Трехфазное реле напряжения, перекоса и последовательности фаз
РНПП-311М используется, как на производстве, так и в быту. Наиболее распространенные сферы применения РНПП-311М – это щиты автоматического ввода резерва, щиты управления и защиты конвейерных лент, двигателей и тд.
Реле РНПП-311М предназначено:
- для контроля допустимого уровня напряжения;
- для контроля правильного чередования и отсутствия слипания фаз;
- для контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
- для отключения нагрузки при некачественном сетевом напряжении;
- для контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения;
- для индицирования аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе.
Светодиоды на лицевой панели реле индицируют:
- наличие напряжения в сети;
- состояние нагрузки (включена или отключена);
- вид возникшей аварии.
Регулировочные потенциометры позволяют пользователю установить:
- порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);
- задержку времени включения нагрузки после восстановления параметров сети;
- время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.
С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 400 / 415 В, а также включить или отключить контроль следующих параметров сети:
- последовательности и слипания фаз;
- полнофазности и симметричности сетевого напряжения;
- понижения напряжения;
- повышения напряжения.
Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах:
- режим полного контроля напряжения сети;
- режим контроля минимального/максимального напряжения;
- режим контроля минимального напряжения;
- режим контроля максимального напряжения;
- режим контроля наличия фаз;
- режим контроля неправильной последовательности и наличия слипания фаз;
- режим контроля перекоса фаз.
Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.
Технические характеристики РНПП-311М
| Номинальное линейное / фазное напряжение питания сети, В | 380 / 220, 400 / 230 |
| Частота сети, Гц | 45 – 65 |
| Гармонический состав (несинусоидальность) напряжения питания | ГОСТ 32144-2013 |
| Диапазон регулирования порога срабатывания по максимальному / минимальному напряжению питания, в процентах от номинального напряжения | 5 – 50 |
| Диапазон регулирования времени срабатывания защиты, с | 0 – 10 |
| Диапазон регулирования времени АПВ, с | 0 – 600 |
| Фиксированная задержка срабатывания по минимальному напряжению, с | 12* |
| Время срабатывания при обрыве одной из фаз, с, не более | 0,2 |
| Время готовности при подаче напряжения питания, с, не более | 0,2** |
| Величина определения перекоса фаз, В | 60 |
| Гистерезис по напряжению, В | 5 – 6 |
| Гистерезис по перекосу фаз, В | 5 – 6 |
| Точность определения порога срабатывания по напряжению, В, не более | 3 |
| Точность определения перекоса фаз, %, не более | 2 |
|
Напряжение, при котором сохраняется работоспособность: - по одной фазе, В - по трем фазам, В |
140 – 450 95 – 450 |
| Потребляемая мощность (под нагрузкой), Вт, не более | 1,2 |
| Максимальный коммутируемый ток выходных контактов, А | 5 |
|
Коммутационный ресурс выходных контактов: - под нагрузкой 5 А (cos φ = 1,0), раз, не менее - под нагрузкой 1 А (cos φ = 1,0), раз, не менее |
100 тыс. 1 млн. |
| Назначение изделия | Аппаратура управления и распределения |
| Номинальный режим работы | Продолжительный |
| Степень защиты лицевой панели | IP40 |
| Степень защиты клеммника | IP20 |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УХЛ 3.1 |
| Допустимая степень загрязнения | II |
| Категория перенапряжения II | II |
| Номинальное напряжение изоляции, В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2,5 |
| Сечение проводов для подключения к клеммам, мм² | 0,5 – 1,5 |
| Момент затяжки винтов клемм, Н*м | 0,4 |
| Масса, кг, не более | 0,100 |
| Габаритные размеры (рис.1), H*B*L, мм | 90,2*36*64,5 |
|
Примечание: * если переключатель Umin находится в положении «Включено», фиксированное время срабатывания изделия составит 12 с. ** при работе в режиме «Контроль максимального напряжения» время готовности составляет 0,3 с. |
|

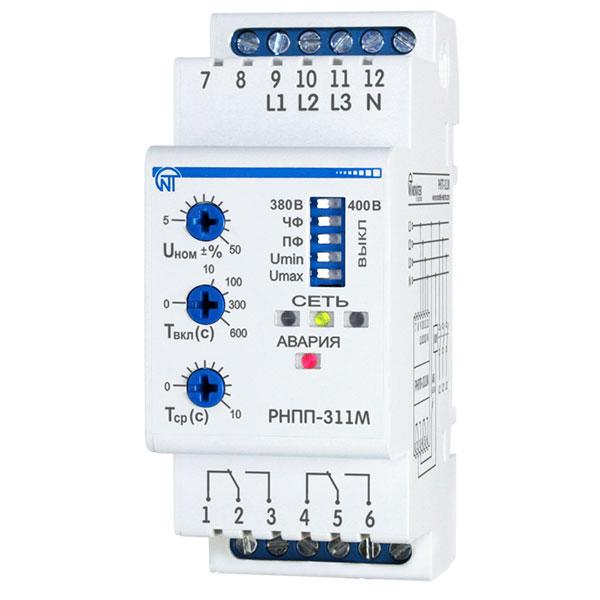

Органы управления, габаритные и установочные размеры РНПП-311M
- входные контакты 380 B / 400 B;
- переключатель напряжения контролируемой сети (380 В / 400 В);
- переключатель срабатывания защиты по чередованию фаз (ЧФ) (в положении «ВЫКЛ» – защита отключена);
- переключатель срабатывания защиты по перекосу фаз (ПФ) (в положении «ВЫКЛ» – защита отключена);
- переключатель срабатывания защиты по минимальному напряжению (Umin) (в положении «ВЫКЛ» – защита отключена);
- переключатель срабатывания защиты по максимальному напряжению (Umax) (в положении «ВЫКЛ» – защита отключена);
- индикаторы наличия напряжения на каждой из фаз (СЕТЬ);
- индикатор аварии и выключенного состояния реле нагрузки (АВ.ОТКЛ.);
- выходные контакты изделия;
- регулятор установки времени срабатывания защиты (Тср(c));
- регулятор установки времени АПВ (Tвкл(c));
- – регулятор установки порога срабатывания по максимальному / минимальному напряжению (Uном±%).
Типовая схема подключения РНПП-311М
Реле напряжения РНПП-311М подойдет в качестве аналога РКН-3-15-15 и CKF-318-1.
| Основные | |
|---|---|
| Производитель | Новатек Электро |
| Страна производитель | Россия |
| Материал корпуса | Пластик |
| Тип монтажа | На DIN рейку |
| Дисплей | Нет |
| Индикация | Световая |
| Контроль последовательности фаз | Да |
| Контроль пропадания фазы | Да |
| Степень защиты IP | 40 |
| Срок службы | 10 лет |
