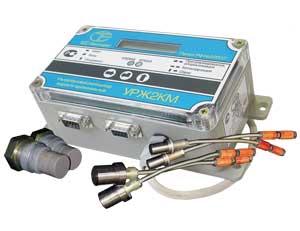

УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР ЖИДКОСТИ УРЖ2КМ
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 04 апреля 2025УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР ЖИДКОСТИ УРЖ2КМПод заказ
Цену уточняйте
возврат товара в течение 14 дней по договоренности
Расходомер УРЖ2КМ предназначен для измерения расхода и объема холодной, горячей воды или другой жидкости, протекающей по одному или двум напорным трубопроводам. Измеряемая среда - вода с кинематической вязкостью от 0,198·10-6 до 1,569·10-6 м2/с, содержанием твердых и газообразных веществ не более 1% от объема, максимальной скоростью не более 12 м/с, числом Рейнольдса не ниже Re 10000, давлением не более 1,6 МПа, либо любая другая жидкость, для которой известна скорость распространения ультразвука и имеется методика выполнения измерений.
Расходомер УРЖ2КМ зарегистрирован в Госреестре России под № 23363-02.
Экспертное заключение Госэнергонадзора № 258-ВС.
Межповерочный интервал – четыре года.
ОСНОВНЫЕ ОСОБЕННОСТИ:
• Современный время-импульсный метод измерения (ультразвуковой);
• Высокая надежность ввиду отсутствия движущихся частей и отсутствия препятствий движению потока;
• Коррекция номинальной статической характеристики расходомера (аппроксимация) по четырем участкам;
• Врезка датчиков по диаметру, по хорде или по двум хордам, что уменьшает погрешность измерения до 0,75 % и уменьшает величину прямолинейного участка до 10 Ду;
• Импульсные выходы по обоим каналам;
• Интерфейсные выходы RS 485 или RS 232 для подключения компьютера, модема, накопительного пульта (протокол обмена ModBus);
• Почасовой архив на 85 суток;
• Проливной и имитационный метод поверки прибора;
• Программная защита от несанкционированного доступа;
• Сохранение запрограммированных параметров и накопленной информации при отключении питания;
• Высокая помехозащищенность и стабильность в работе;
• Современная элементная база (SMD);
• Жидкокристаллический индикатор.
Форма заказа: указать исполнение прибора (двух или одноканальный), величину шкалы, диапазон выходных частот (100 Гц., 16,6 Гц., 2 Гц.), диаметр трубопровода, длину высокочастотного кабеля, или заполнить «Карту заказа», высылаемую предприятием по запросу потребителя.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
|
№
|
Наименование характеристики
|
Значение (диапозон)
|
|
1
|
Внутренний диаметр трубопровода Ду, мм |
15,20,25,32,40,50,65,80,100,
150,200,250-1800 |
|
2
|
Максимальная скорость потока жидкости, м/с |
12,0
|
|
3
|
Температура жидкости, °С |
+1...+150
|
|
4
|
Давление жидкости в трубопроводе, МПа, не более |
1,6
|
|
5
|
Длина соединительных кабелей, м |
до 200
|
|
6
|
Диапазоны выходных частотно-импульсных сигналов, пропорциональных расходу, Гц |
0-2; 0–16,6; 0-100
|
|
7
|
Погрешность измерения расхода для диапозона изменения, %: -прибора, поверенным методом проливки от Qнаиб до Qнаиб/10 от Qнаиб/10 до Qнаиб/25 от Qнаиб/25 до Qнаим - прибора, поверенного имитационным способом от Qнаиб до Qнаиб/10 от Qнаиб/10 до Qнаиб/25 от Qнаиб/25 до Qнаим |
± 1.0 ± 1,3 ± 1,5 ± 1,3 ± 1,5 ± 2,0 |
|
8
|
Напряжение питания прибора, В |
220 (50Гц), +12 В
|
|
9
|
Потребляемая мощность, Вт, не более |
3,0
|
|
10
|
Габаритные размеры электронного блока, мм |
330x200x108
|
|
11
|
Масса электронного блока, кг |
0,7
|
| Условный проход Ду, мм |
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
| Максимальный, Qнаиб |
3,5
|
5
|
8
|
(11)36
|
(25)48
|
75
|
127
|
192
|
300
|
675
|
1200
|
| Переходный, Q перех |
0,08
|
0,14
|
0,2
|
0.44(0,6)
|
0.7(0,9)
|
1,5
|
2,5
|
3,8
|
6
|
14
|
24
|
| Минимальный, Qнаим |
0,03
|
0,05
|
0,07
|
0.16(0,2)
|
0.2(0,3)
|
0,5
|
0,9
|
1,3
|
2,0
|
4,5
|
8,0
|
Qнаиб = 0,03·Ду2,
Qперех = 0,0006·Ду2,
Qнаим = 0,0002·Ду2,
где Ду – условный диаметр трубопровода, мм.
КОМПЛЕКТ ПОСТАВКИ:
1. Один электронный блок для одно или двухканального исполнения расходомера.
2. Для одноканального прибора - ультразвуковой преобразователь расхода (УПР), представляющего собой сварную трубу из нержавеющей стали с двумя вмонтированными пьезоэлектрическими преобразователями (ПЭП) или литую чугунную трубу с двумя вмонтированными пьезоэлектрическими преобразователями (ПЭП) или только два ПЭП для трубопроводов диаметром более 200 мм. (беструбное исполнение).
3. Для двухканального прибора – два УПР с четырьмя вмонтированными ПЭП, или четыре ПЭП для трубопроводов диаметром более 200 мм. (беструбное исполнение).
4. Комплект монтажных частей (при поставке без трубы): две бобышки (держатели ПЭП), спецгайки, паронитовые прокладки.
По заказу поставляется бесплатная программа поверки расходомера.
По заказу поставляется Рекомендация МВИ для врезки пьезодатчиков по хорде.
По заказу поставляется поверочное, сервисное оборудование и комплекты ЗИП ремонтные.
Информация для заказа
- Цена: Цену уточняйте
