Исполнительный механизм МЭО МЭОФ

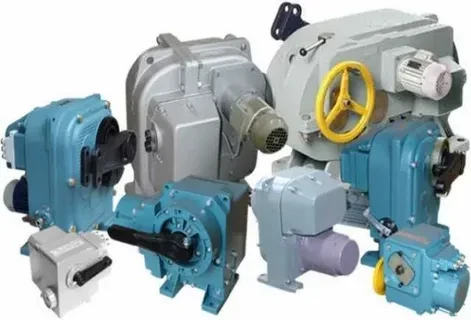

 Механизм МЭО

Механизмы исполнительные электрические однооборотные постоянной скорости МЭО и МЭОФ предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.

Принцип работы механизмов заключается в преобразовании электрического сигнала поступающего от регулирующего или управляющего устройства во вращательное перемещение выходного вала.

В зависимости от способа сочленения с арматурой все механизмы подразделяются на две группы:

1. 1) Механизмы — непосредственно сами механизмы МЭО (выносные), устанавливаемые на специальных площадках вблизи арматуры и связанные с ней посредством системы тяг и рычагов;
2. 2) Приводы — механизмы МЭОФ, МЭМ, МЭП, МЭПК (встроенные), устанавливаемые непосредственно на арматуру и соединяемые с ней посредством монтажных частей.

Основными функциями являются:

• автоматическое, дистанционное или ручное перемещение арматуры;
• автоматический и дистанционный останов арматуры в любом промежуточном положении;
• позиционирование трубопроводной арматуры в любом промежуточном положении;
• формирование информационного сигнала о конечных и промежуточных положениях арматуры и динамике ее перемещения.

Основными параметрами, определяющими тип механизма, являются:

• номинальный крутящий момент на выходном валу в N.m (ньютон на метр);
• номинальное значение полного хода выходного органа в оборотах;
• номинальное значение времени полного хода выходного вала в секундах.
