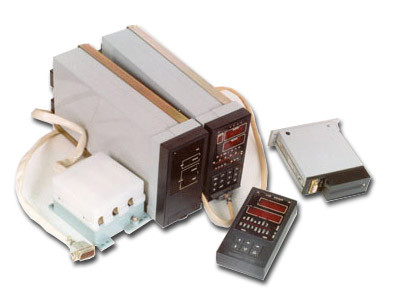

Ремиконт Р-130

Пульт контроля и наладки РЕМИКОНТ Р-130 выполняет сразу несколько важных функций:

• входной и приёмочный контроль;
• обеспечение наладки модулей и блоков, состоящих в контроллере Р-130;
• задание входных сигналов при пуско-наладочных работах;
• прозвонка линий связи;
• измерение напряжения токов и сопротивлений;
• калибровка аналоговых входов и выходов;
• проверка имеющегося технического оборудования с помощью сигналов;
• моделирование работ автоматических систем.

Технические характеристики

1. Типы проверяемых блоков: БК-1, БУТ, БУС, БУМ, БПР, КБС.
2. Типы проверяемых модулей: ПРЦ, МКП, МСН, ПЛ, ПН, МАС, МДА, МСД.
3. 8 задатчиков аналоговых сигналов.
4. 16 задатчиков дискретных сигналов.
5. Число контролируемых аналоговых выходных сигналов — 2.
6. Число контролируемых дискретных сигналов — 16.
7. Встроенный цифровой вольтметр с пределами измерения: 0-200 мВ, 0-20 В, 0-750 В, 0-200 мкА, 0-2000 мкА, о-20 мА, 0-200 мА, 10 А, 0-200 Ом, 0-20 кОм, 0-200 кОм, 0-2000 кОм.
8. наличие встроенного регулируемого источника для программированияПЗУ и ППЗУ 3-25 В, 0-150 мА.
9. встроенный задатчик сигналовот -13 В до +13 В, 0-20 мА.
10. Источник регулируемого напряжения низкого уровня (ИРН) от -200 мВ до +300 мВ, 20 мА.
11. встроенный источник стабилизируемого напряжения5 В, 15 В и 24 В с возможностью подключения внешней нагрузки до 500 мА.
12. Комплект соединителей — 10.
13. Габаритные размеры 450×380×120
14. Масса — 5 кг.

Технические данные

1. Погрешность измерения встроенного ЦВ не превышает 0,5 % на постоянном токе и 1,5% на переменном.
2. Разрешающая способность встроенных аналоговых датчиков 0,3%.
3. Диапазон входных и выходных аналоговых сигналов от -13 В до +13 В, 20 мА.
4. Напряжение питания 220 В, 50 Гц, 20 ВА.

Комплект поставки

1. Техническое описание с подробным изложением технических данных, принципа действия, методов подключения, методов испытаний и моделирования, методов наладки и др.
2. Комплект гибких разъемных соединителей.
3. Логический щуп.
4. Комплект ЗИП.

Технология изготовления

1. Корпус — металлический чемодан.
2. Лицевая панель — лист Д16АТ, покрытие — эмаль черная МЛ-165, шагрень, надписи белого цвета методом шелкографии.
3. Двух — и односторонние печатные платы.
4. Технологический прогон не менее 100 часов.

Технические характеристики устройства выглядят следующим образом:

• большое количество типов проверяемых блоков и модулей;
• задатчиков аналоговых сигналов;
• 16 задатчиков дискретных сигналов;
• наличие встроенного регулируемого источника для программирования;
• встроенный источник стабилизируемого напряжения;
• встроенный задатчик сигналов.
