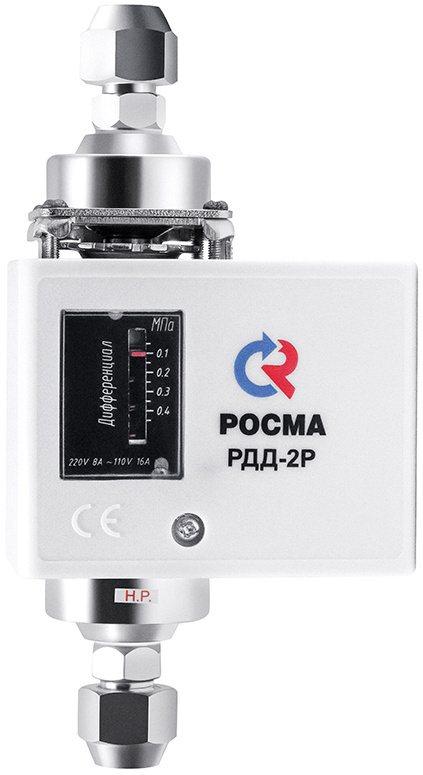

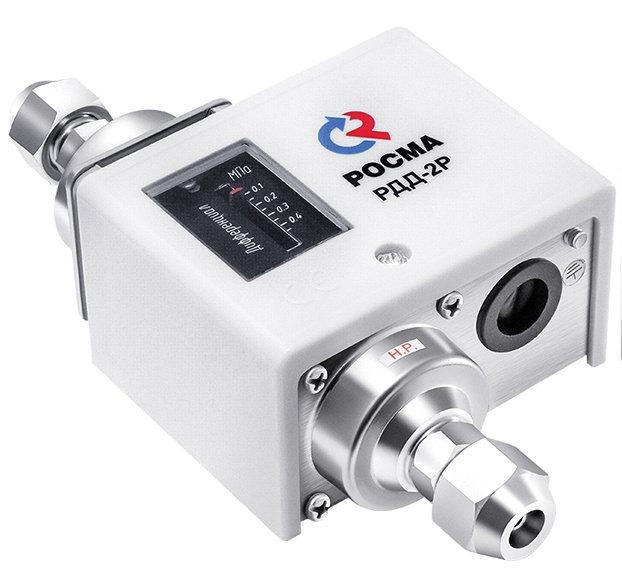

Реле давления РДД-2Р
Реле перепада давления РДД (дифференциальное реле давления, реле разности давлений) предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 110 °C (воздух, масло, вода, хладоны).
Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.
Основными параметрами дифференциального реле давления выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.
Область применения реле перепада давления: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.
Дифференциальные реле давления
|
Крышка
Пластик, цвет белый |
Способ присоединения
Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм) |
||||||||||||
Воспроизводимость
±2% |
Штуцер и накидная гайка
Хромированная сталь 10 |
Варианты монтажа
На приборную панель или с помощью кронштейна |
||||||||||||
Контакты
Однополюсный перекидной контакт |
Кронштейн и механизм
Анодированная сталь 10 |
Монтаж кабеля
Резиновый уплотнитель (Ø кабеля до 12 мм) |
||||||||||||
Электрические характеристики
8А ~220 В |
Сильфон
Медный сплав |
Надежность
100 000 циклов |
||||||||||||
Диапазон рабочих температур, °C
Окружающая среда: -10…+70 |
Шкала
Алюминий, цвет черный |
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; |
||||||||||||
Корпус
Алитированная сталь 10 |
Стекло
Органическое |
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Степень защиты IP | 42 |
Минимальная температура рабочей среды | -10 град. |
Максимальная температура рабочей среды | 100 град. |
- Цена: Цену уточняйте
