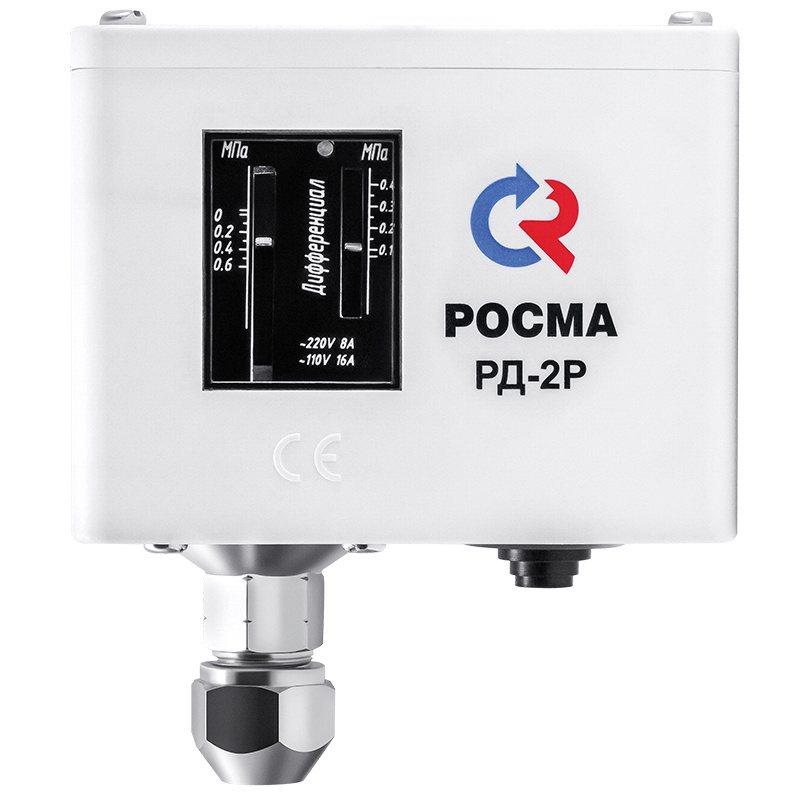

Реле давления РД-2Р, РД-2Р модель 35
Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта, и реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств.
Универсальность реле давления заключается в возможности работать как при повышении, так и при понижении давления.
Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле давления устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах реле давления обеспечивают работу агрегата в автоматическом режиме.
Реле давления

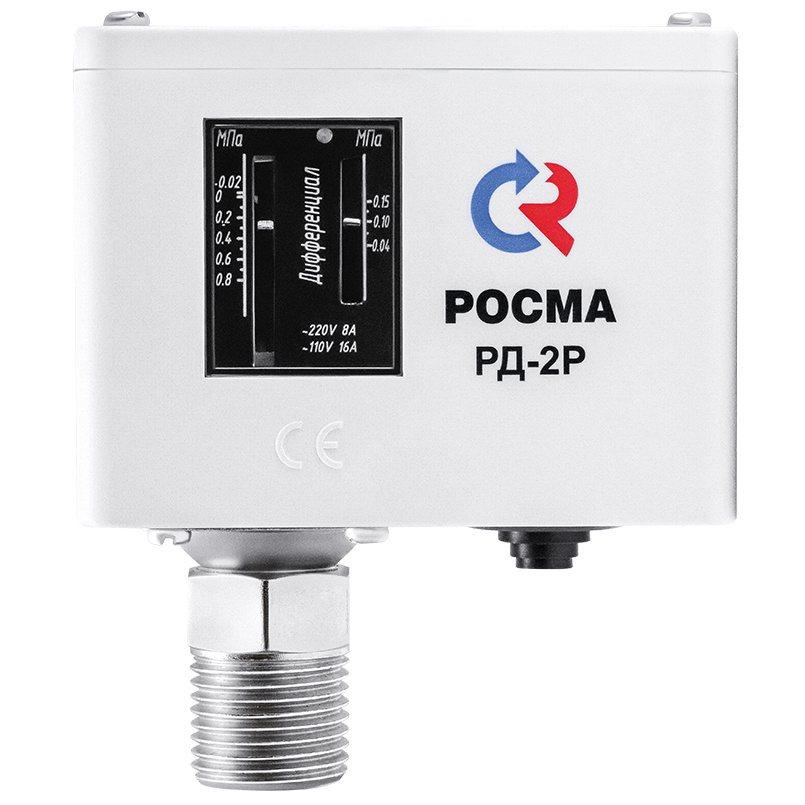

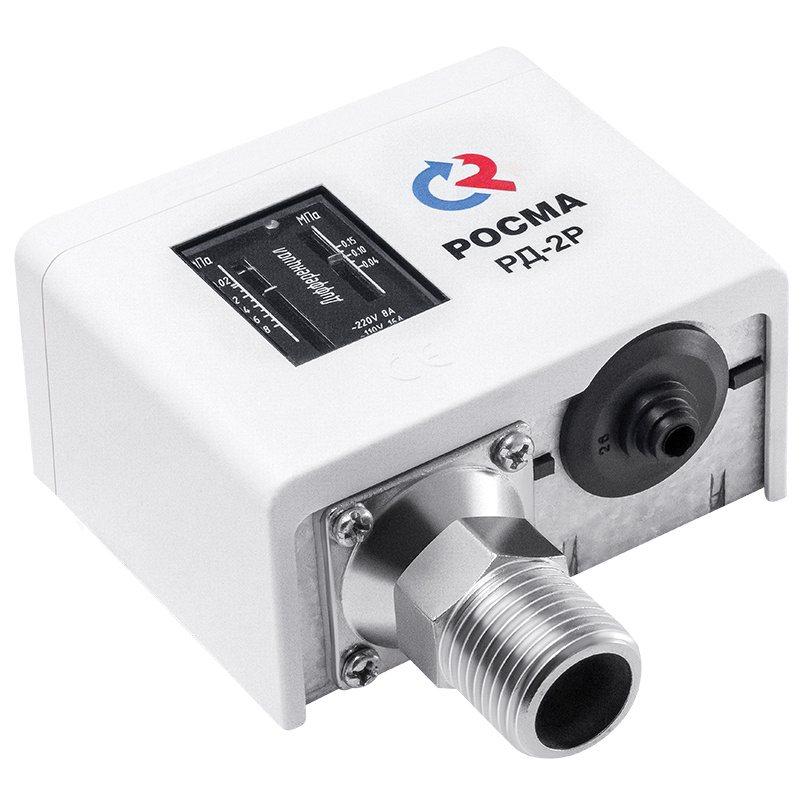

* — для РД-2Р модель 35 G¼ |
Крышка
Пластик, цвет белый |
Способ присоединения

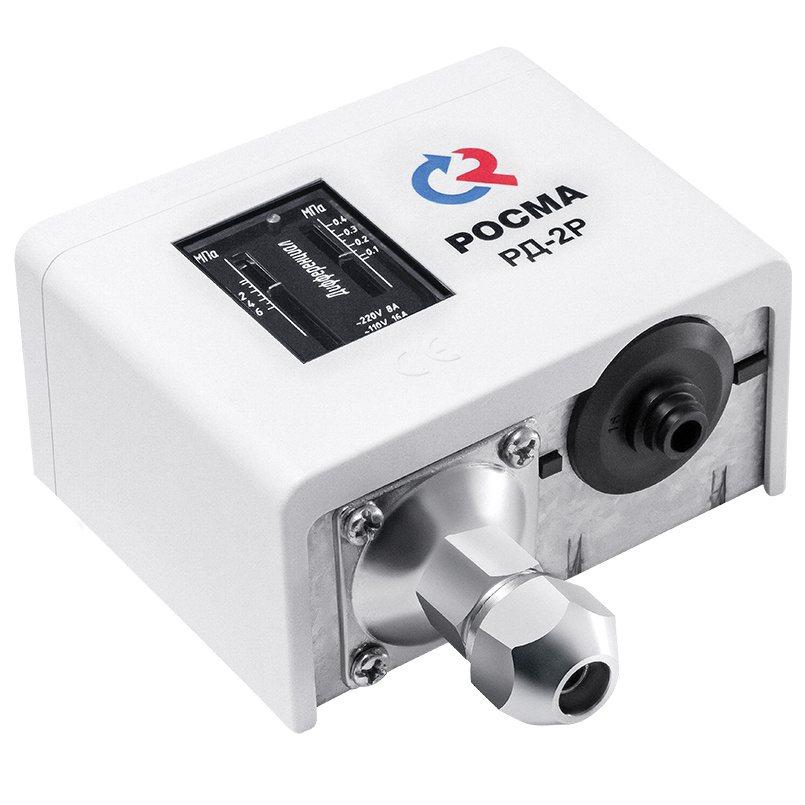

РД-2Р — штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм) |
|||||||||||||||||||||||||||
Воспроизводимость
±2% |
Штуцер и накидная гайка
Хромированная сталь 10 |
Варианты монтажа
На приборную панель или с помощью кронштейна |
|||||||||||||||||||||||||||
Контакты
Однополюсный перекидной контакт |
Кронштейн и механизм
Анодированная сталь 10 |
Монтаж кабеля
|
|||||||||||||||||||||||||||
Электрические характеристики
8А ~220 В |
Сильфон
Медный сплав |
Надежность
100 000 циклов |
|||||||||||||||||||||||||||
Диапазон рабочих температур, °C
Окружающая среда: -10…+70 |
Шкала
Алюминий, цвет черный |
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; |
|||||||||||||||||||||||||||
Корпус
Алитированная сталь 10 |
Стекло
Органическое |
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Степень защиты IP | 44 |
Минимальная температура рабочей среды | -10 град. |
Максимальная температура рабочей среды | 100 град. |
Гарантийный срок | 12 мес |
- Цена: Цену уточняйте
