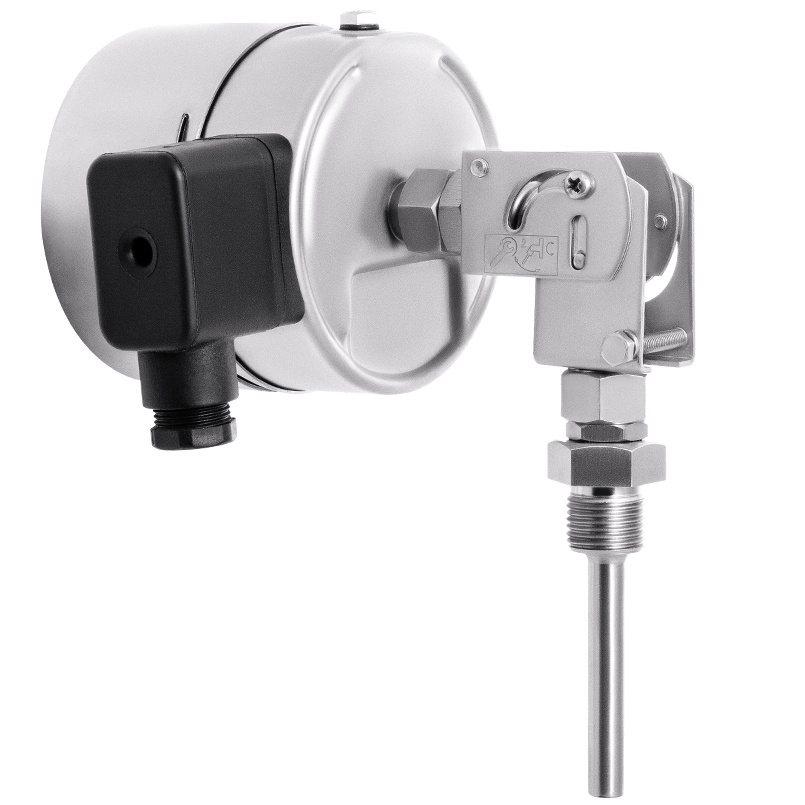

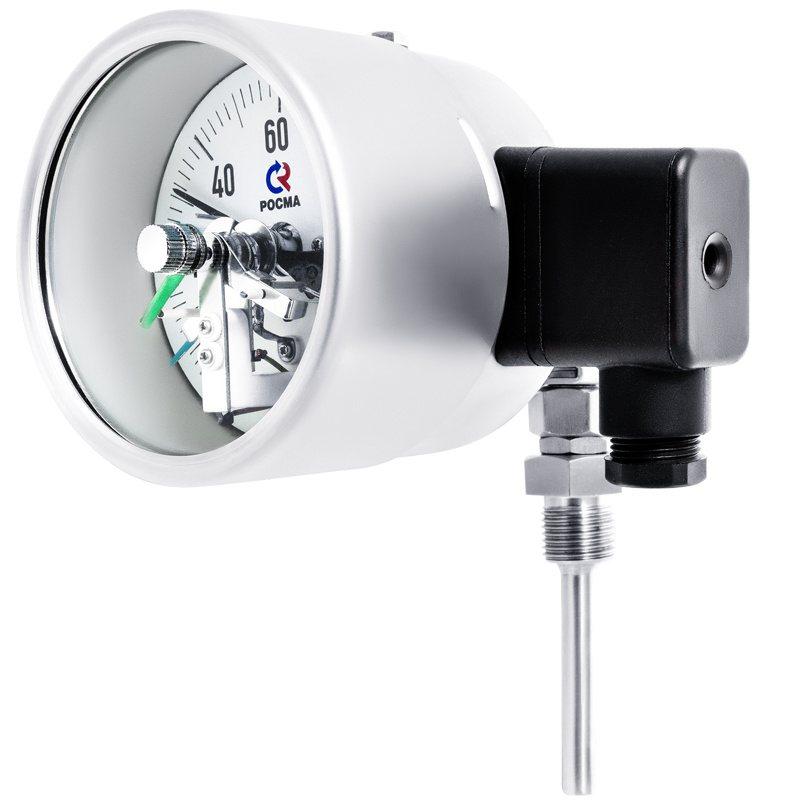

Тип БТ, серия 220. Коррозионностойкий термометр с электроконтактной приставкой и универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Биметаллический термометр, устойчивый к воздействию агрессивных измеряемых сред; предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
Диаметр корпуса, мм
100 |
Максимальное напряжение, В
–220 В, ~380 |
Чувствительный элемент
Биметаллическая спираль |
Подключение
Через клеммную коробку сбоку на корпусе |
||||||||||
Класс точности
1,5 |
Максимальный ток, А
1 |
Шток
Нержавеющая сталь 08Х18Н10 |
Присоединение
Универсальное, с поворотно-откидным корпусом, угол поворота до 90° |
||||||||||
Длина погружной части, мм
100, 150, 200, 250, 300 (под заказ возможно изготовление погружной части длиной до 1600 мм) |
Максимальная разрывная мощность контактов
30 Вт, 50 В·А |
Корпус
IP65, нержавеющая сталь 08Х18Н10 |
Резьба присоединения (на штоке)
G½ или М20х1,5 |
||||||||||
Диапазоны показаний температур, °С
|
Тип контактов
Со скользящими контактами, серебряное покрытие |
Кольцо
Нержавеющая сталь 08Х18Н10 |
Комплектность
Без гильзы |
||||||||||
Диапазон рабочих температур, °C
Окружающая среда: −60…+60 |
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
Циферблат
Алюминий, шкала черная на белом фоне |
Рабочее давление, МПа
На штоке: 10 |
||||||||||
Электрическая схема
Двухконтактная: Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ) |
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений
±4 |
Стекло
Минеральное |
Межповерочный интервал
3 года |
- Цена: Цену уточняйте
