Термометр биметаллический БТ

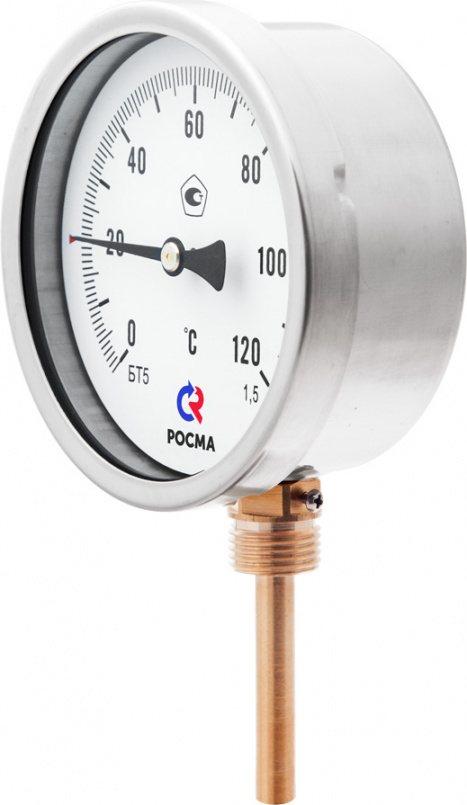

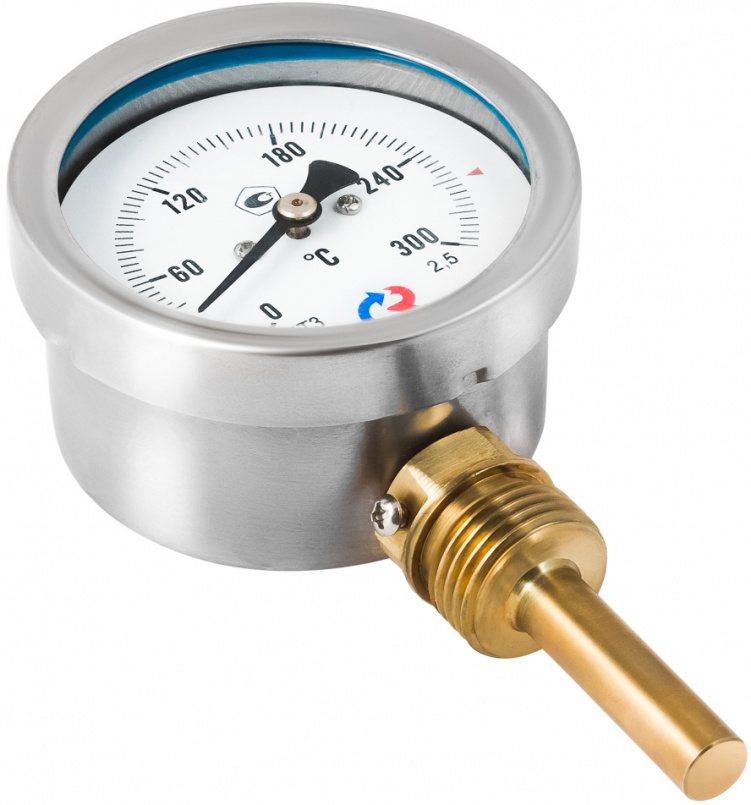

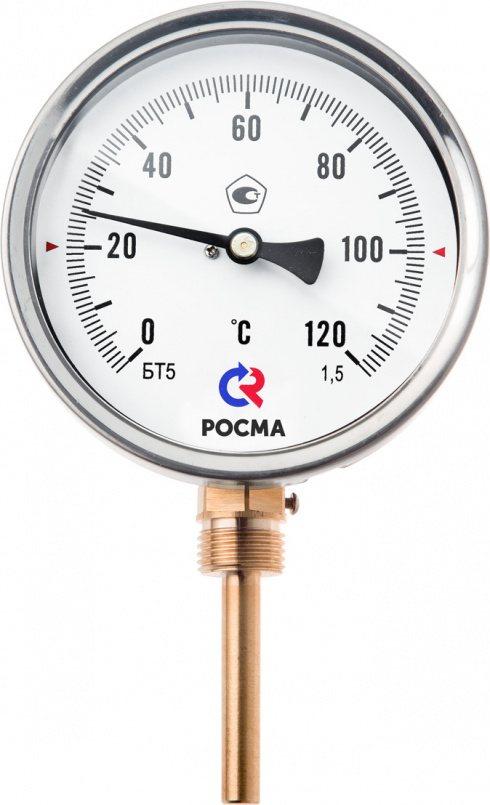

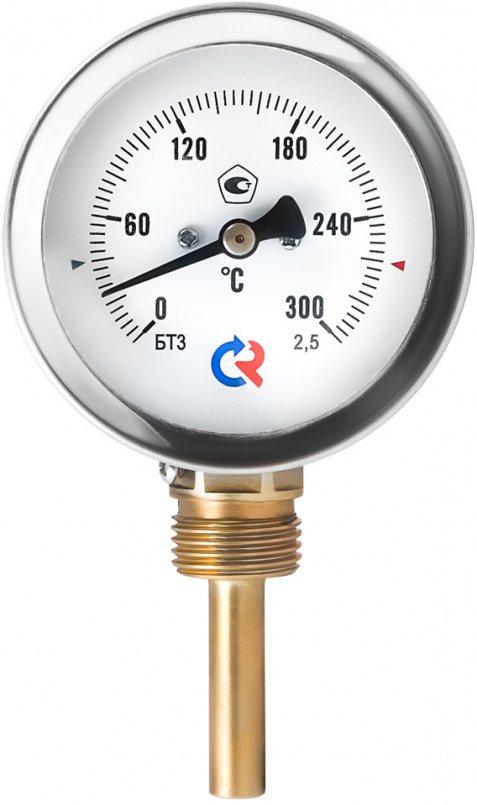

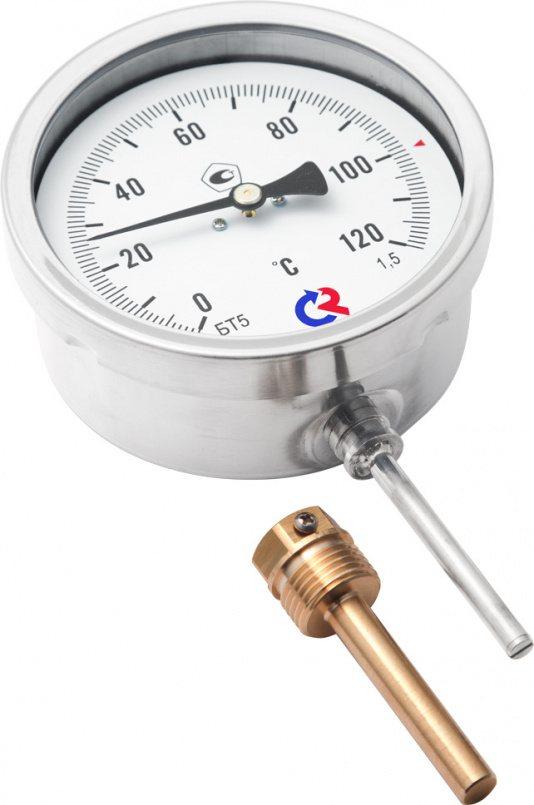

Термометр БТ, серия 211. Радиальное присоединение в комплекте с защитной латунной* гильзой. Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжения, водоснабжения.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.
Термометр биметаллический БТ - Технические характеристики
Диаметр корпуса, мм
63, 100 |
Длина погружной части, мм
Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм) 46 (кроме t°=0…+60 / 300 / 350 / 450 °C) |
Кольцо
Коррозионностойкая сталь 12Х15Г9НД, |
Рабочее давление (на гильзе), МПа
10 (латунная гильза с погружной частью длиной до 100 мм) |
||||||||||||
Класс точности
** — опция |
Чувствительный элемент
Биметаллическая спираль |
Циферблат
Алюминий, шкала черная на белом фоне |
Регулировка
На штоке |
||||||||||||
Диапазон показаний температур, °С
*** — только для Ø63 |
Шток
Нержавеющая сталь 08Х18Н10 |
Стекло
Минеральное |
Межповерочный интервал
3 года |
||||||||||||
Диапазон рабочих температур, °C
Окружающая среда: −10…+60 |
Корпус
IP43, коррозионностойкая сталь 12Х15Г9НД |
Резьба присоединения (на гильзе)
G½ или M20×1,5 |
Климатическое исполнение
Группа C2 по ГОСТ Р 52931; |
Модель | Диаметр корпуса, мм | Аналог |
БТ-32.211 | 63 | ТБП63 |
БТ-52.211 | 100 | ТБП100 |
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Тип | Термометр |
Единица измерения | °С |
Минимальный диапазон измерений | -40 |
Максимальный диапазон измерений | 450 |
- Цена: Цену уточняйте
