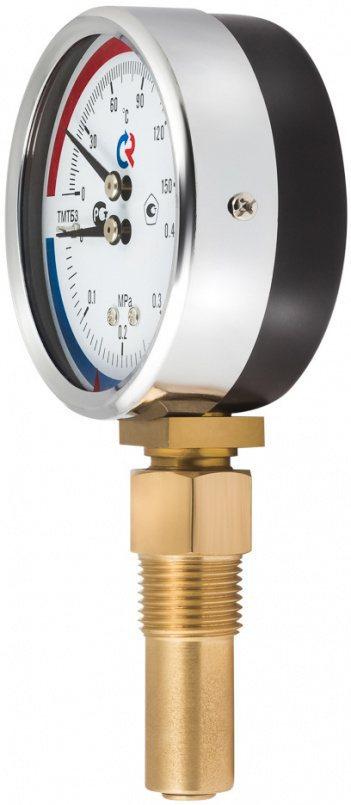

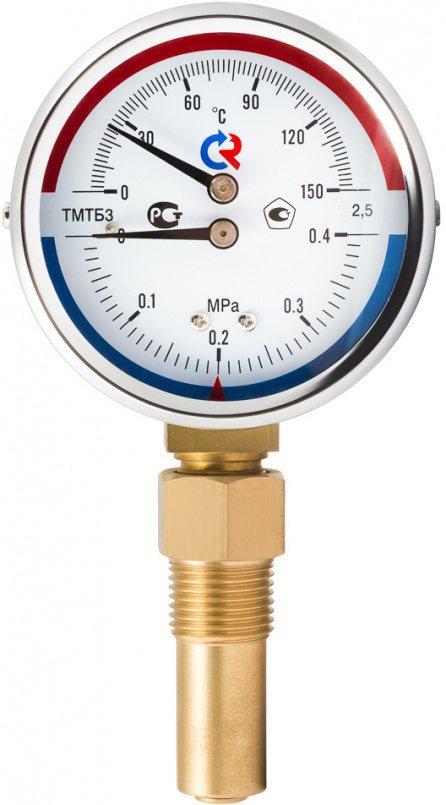

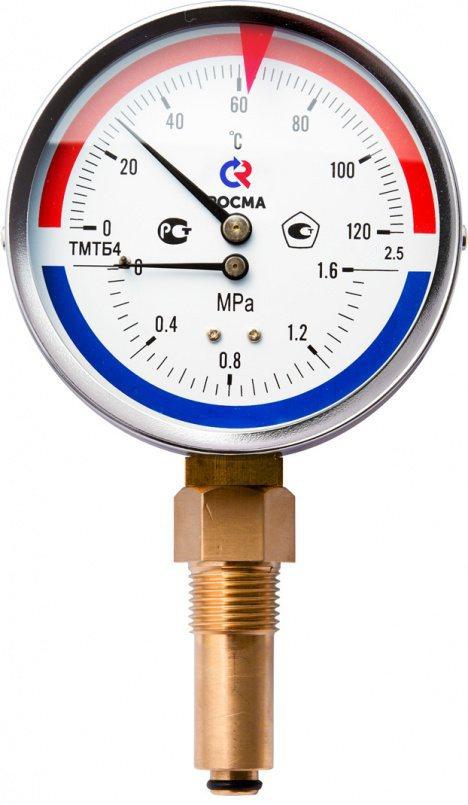

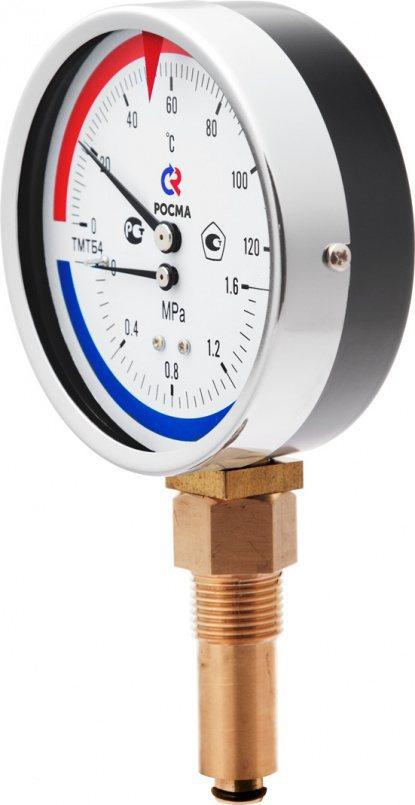

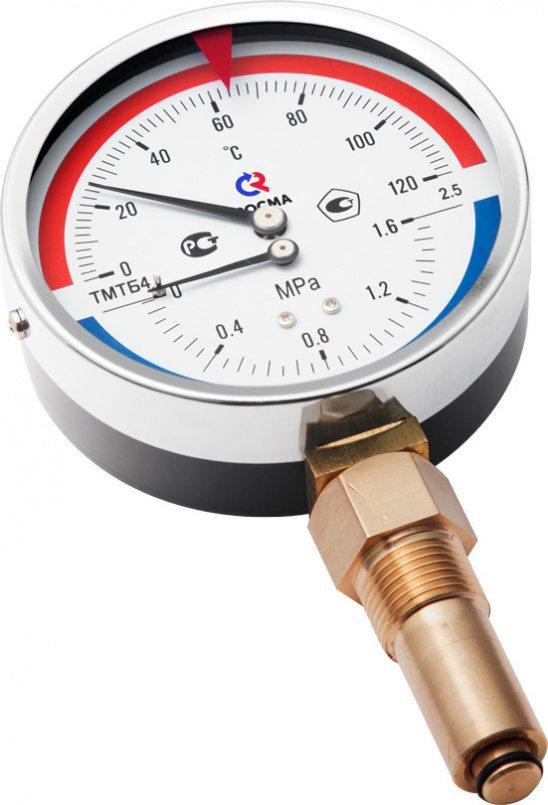

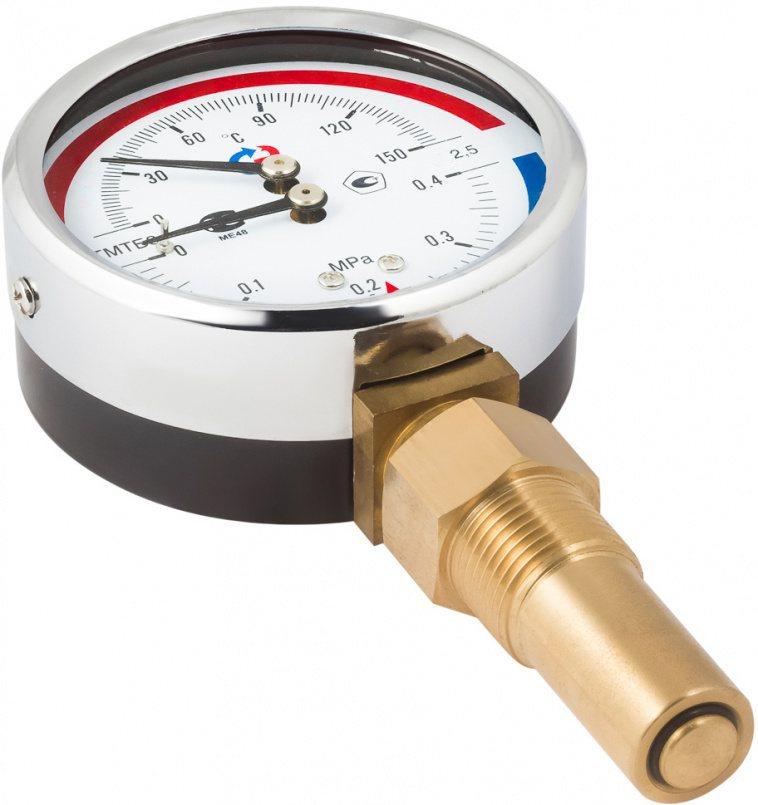

Тип ТМТБ. Термоманометр радиальный — комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.
Термоманометр объединяет в одном корпусе манометр и термометр, имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания РОСМА выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера приборы подразделяются на осевые и радиальные. Длина погружной части также может варьироваться по заказу потребителя.
Термоманометр комплектуется клапаном, который служит для удобства подключения прибора, а также позволяет демонтировать прибор без разгерметизации (слива) системы и остановки технологического процесса. Максимальное рабочее давление на клапане - 2,5 МПа.
Область применения термоманометра: системы отопления, водоснабжения, бойлеры, паровые котлы и т. д.
Диаметр корпуса, мм
80, 100 |
Кольцо
Хромированная сталь 10 |
Присоединение
Радиальное |
Класс точности
2,5 |
Чувствительный элемент манометрической части, трибко-секторный механизм, клапан
Медный сплав |
Резьба присоединения (на клапане)
G½ |
Диапазон показаний температур, °С
0…+120 / 150 |
Чувствительный элемент
термометрической части Биметаллическая спираль |
Максимальное рабочее давление (на клапане), МПа
2,5 |
Диапазон показаний давлений, МПа
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 |
Циферблат
Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления |
Межповерочный интервал
2 года |
Диапазон рабочих температур, °C
Окружающая среда: −60…+60 |
Стекло
Минеральное |
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; |
Длина погружной части, мм
46, 64, 100 |
Штуцер манометра
Медный сплав |
|
Корпус
IP40, cталь 10, цвет черный |
Шток термометра
Нержавеющая сталь 08Х18Н10 |
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Среда измерения | Жидкость/Пар/Газ |
Защита оборудования от воды и пыли IP | IP40 |
Минимальная рабочая температура | -60 °С |
Максимальная рабочая температура | 100 °С |
Единица измерения | МПа |
Максимальный диапазон | 2.5 |
- Цена: Цену уточняйте
