Цену уточняйте

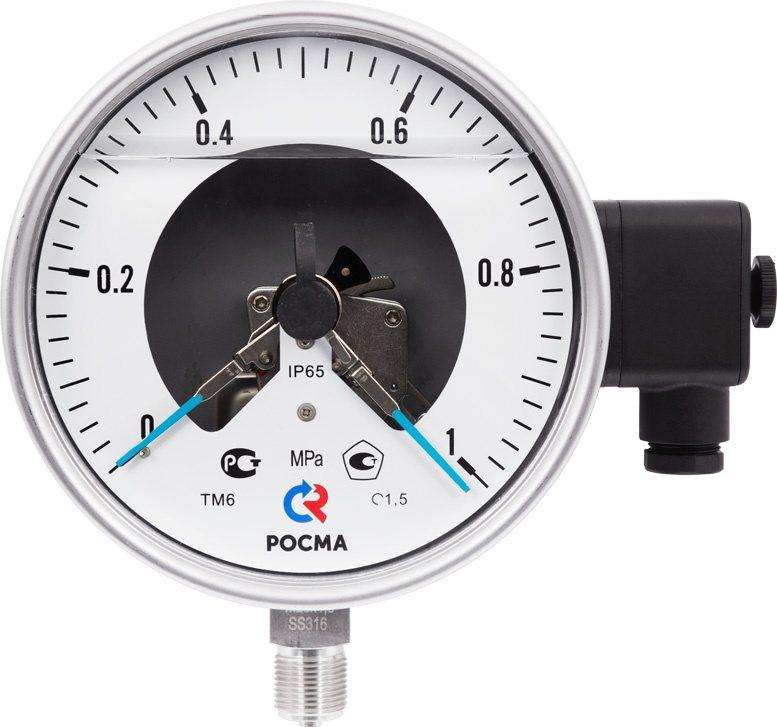

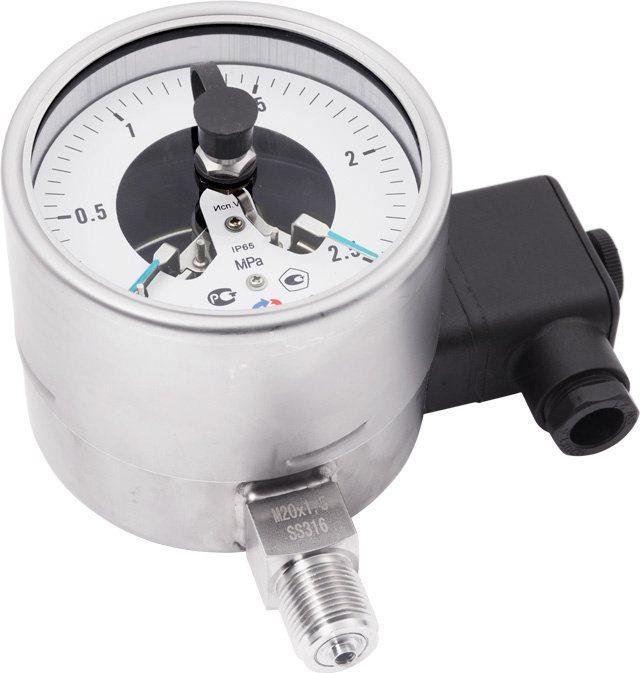

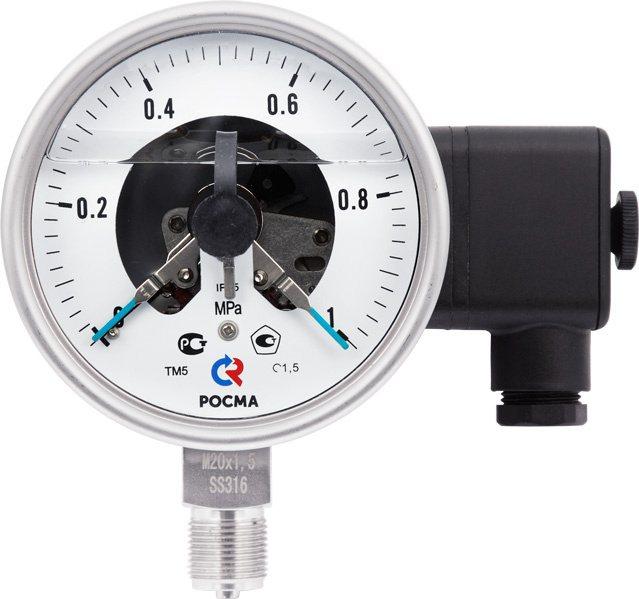

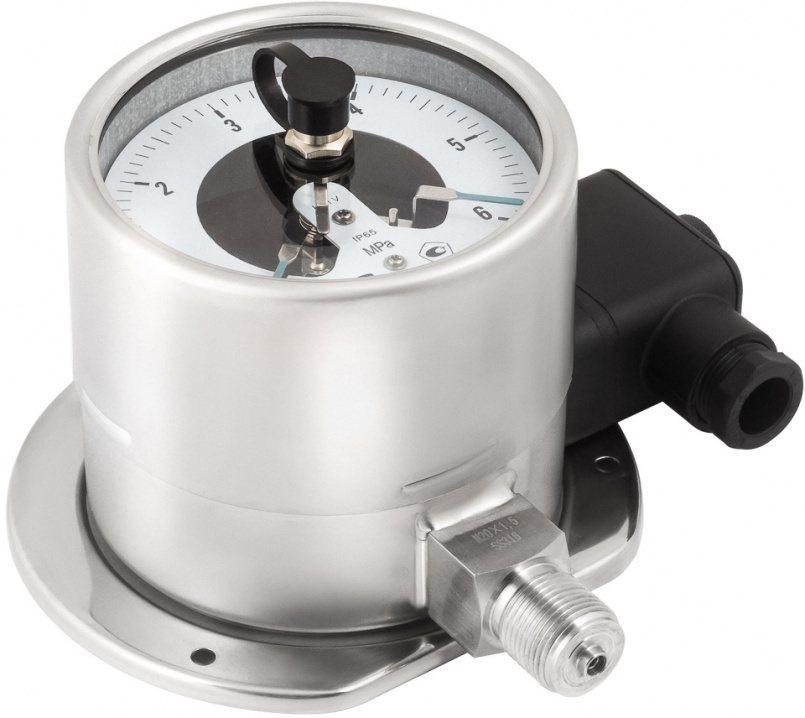

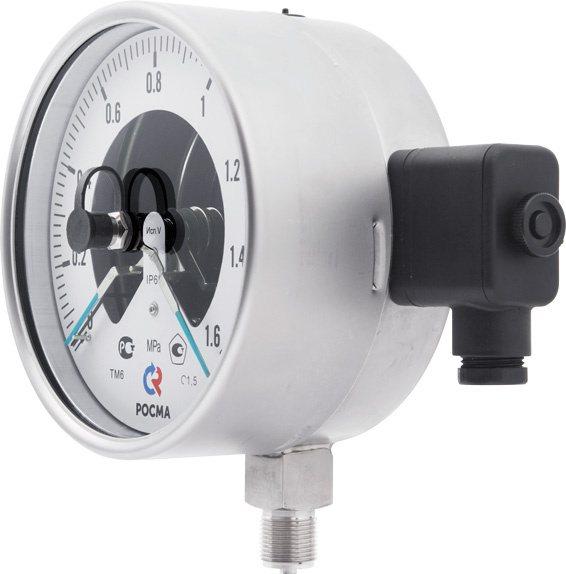

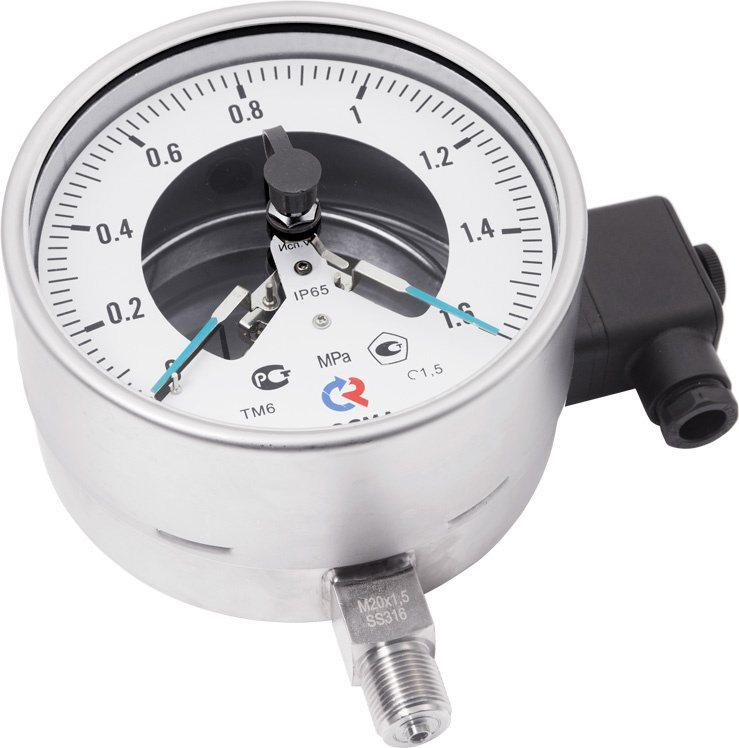

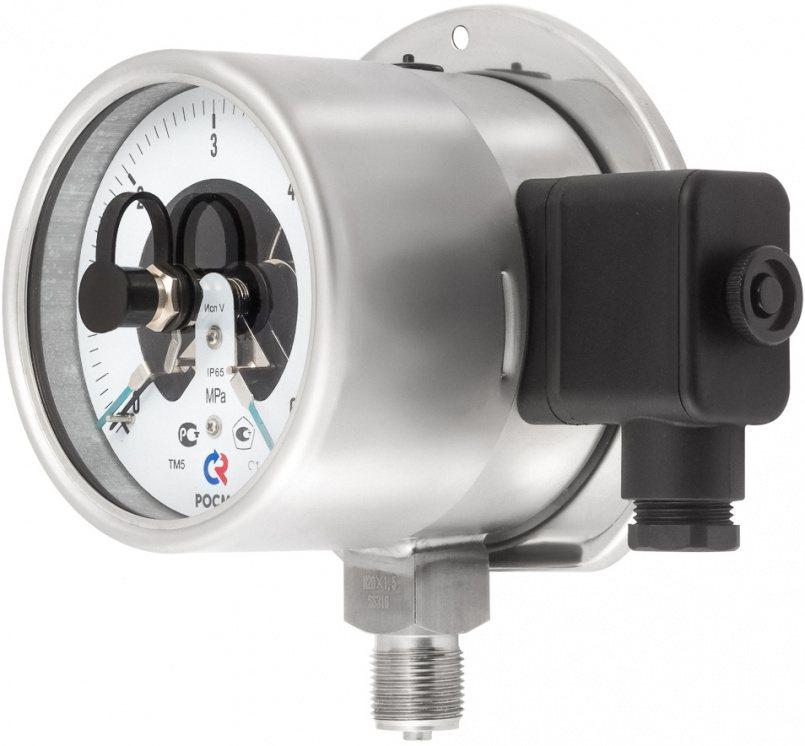

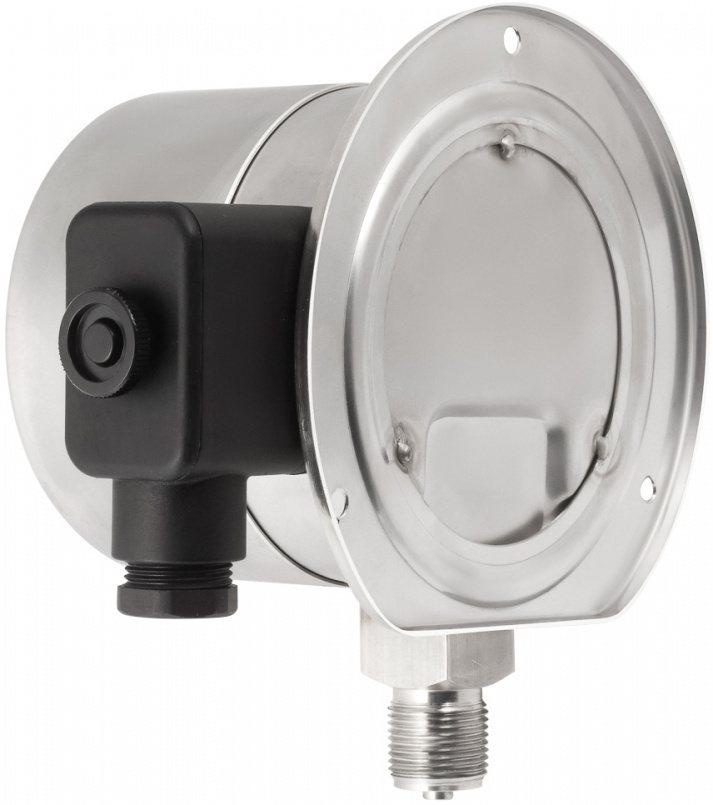

Тип ТМ (ТВ, ТМВ), серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащены электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления.
Электроконтактная группа оснащена указателями для индикации уставок, настройка которых осуществляется с помощью специального ключа, поставляемого в комплекте с прибором.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.
Прибор поставляется сухой (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
|
Диаметр корпуса, мм
100, 150 |
Максимальный ток, А
1 |
Штуцер, чувствительный элемент, трибко-секторный механизм
Нержавеющая сталь 08Х17Н13М2 |
Присоединение
Радиальное |
||||||
|
Класс точности
1,5 |
Максимальная разрывная мощность контактов
30 Вт, 50 В·А |
Корпус
IP65, нержавеющая сталь 08Х17Н13М2 |
Резьба присоединения
M20×1,5 (под заказ другие резьбы) |
||||||
|
Диапазон показаний давлений, МПа
* — под заказ, только исполнение I, II, V |
Тип контактов
С магнитным поджатием, серебряное покрытие |
Кольцо
Нержавеющая сталь 08Х17Н13М2, байонетное |
Межповерочный интервал
2 года |
||||||
|
Диапазон рабочих температур, °C
Окружающая среда: |
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
Циферблат
Алюминий, шкала черная на белом фоне |
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931; |
||||||
|
Электрическая схема
Одноконтактная — Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) |
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона показаний
±4 |
Стекло
Органическое |
Подключение
Через клеммную коробку сбоку на корпусе |
||||||
|
Максимальное напряжение, В
−220, ~380 |
|
| Основные | |
|---|---|
| Производитель | Росма |
| Страна производитель | Россия |
| Назначение | Специальный |
| Единица измерения | МПа |
Манометры коррозионностойкие виброустойчивые с электроконтактной приставкой
