Цену уточняйте
Применяется для измерения избыточного, вакууметрического давления в условиях повышенной вибрации. Степень защиты прибора IP65.
Виброустойчивый манометр используется для работы с неагрессивными средами до 150 °C.
При заказе необходимо уточнить, требуется ли гидрозаполнение манометра.
Температура окружающей среды для работы виброустойчивых манометров с заполнением глицерином составляет от -20 до +60 °C, силиконом — от -60 до +60 °C.
Область применения виброустойчивых манометров: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
| ТМ-220 | 50 | 2,5 |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 0…16 / 25 / 40 |
G¼ | радиальное, осевое |
| ТМ-320 | 63 | 1,5 |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 0…16 / 25 / 40 |
G¼ / М12×1,5 | радиальное, осевое, радиальное байонет, осевое байонет |
| ТМ-520 | 100 | 1 |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 0…16 / 25 / 40 |
G½ / М20×1,5 | радиальное, осевое или эксцентрическое |
| ТМ-620 | 150 | 1 |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 0…16 / 25 / 40 |
G½ / М20×1,5 | радиальное |
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
| ТВ-320 | 63 | 1,5 | −0,1…0 | G¼ / М12×1,5 | радиальное, осевое, радиальное байонет, осевое байонет |
| ТВ-520 | 100 | 1 | −0,1…0 | G½ / М20×1,5 | радиальное, осевое или эксцентрическое |
| ТВ-620 | 150 | 1 | −0,1…0 | G½ / М20×1,5 | радиальное |
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
| ТМВ-320 | 63 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / М12×1,5 | радиальное, осевое, радиальное байонет, осевое байонет |
| ТМВ-520 | 100 | 1 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное, осевое или эксцентрическое |
| ТМВ-620 | 150 | 1 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное |
|
Диаметр корпуса, мм
50, 63, 100, 150, 160* |
Корпус
IP65, нержавеющая сталь 08Х18Н10 |
Штуцер
Медный сплав |
||||||||||||||||
|
Класс точности
|
Кольцо
Нержавеющая сталь 08Х18Н10 |
Присоединение
Радиальное — Ø50, 63, 100, 150, 160 |
||||||||||||||||
|
Диапазон показаний давлений, МПа
** — только для радиальных Ø63 |
Чувствительный элемент,
трибко-секторный механизм Медный сплав |
Резьба присоединения***
*** — под заказ другие резьбы |
||||||||||||||||
|
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы |
Циферблат
Алюминий, шкала черная на белом фоне |
Межповерочный интервал
1 год |
||||||||||||||||
|
Диапазон рабочих температур, °C
Окружающая среда: |
Стекло
Органическое Минеральное многослойное безопасное (триплекс) - для ТМ-320Р на 100МПа и, опционально, для Ø100, 150, 160 |
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931; |
| Основные | |
|---|---|
| Производитель | Росма |
| Страна производитель | Россия |
| Защита оборудования от воды и пыли IP | IP65 |
| Единица измерения | МПа |
| Минимальный диапазон | -0.1 |
| Максимальный диапазон | 100 |
| Среда измерения | Жидкость/Пар/Газ |

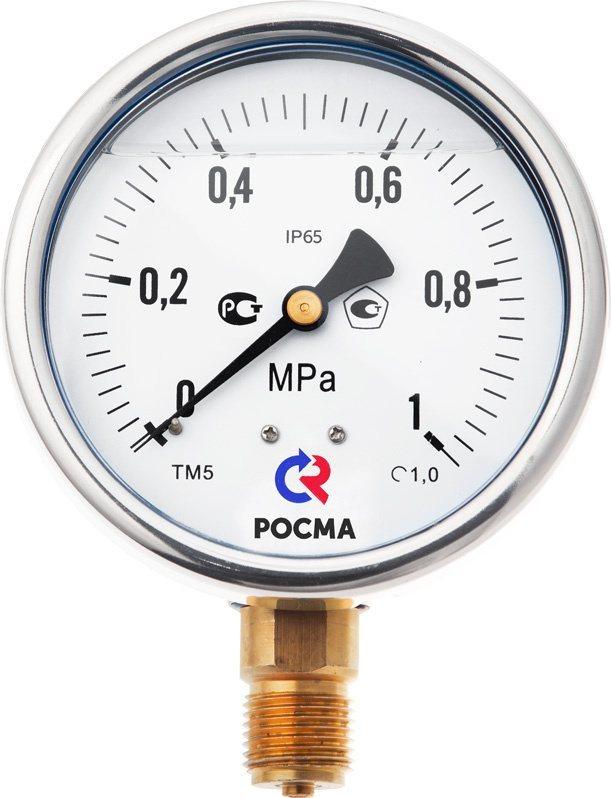

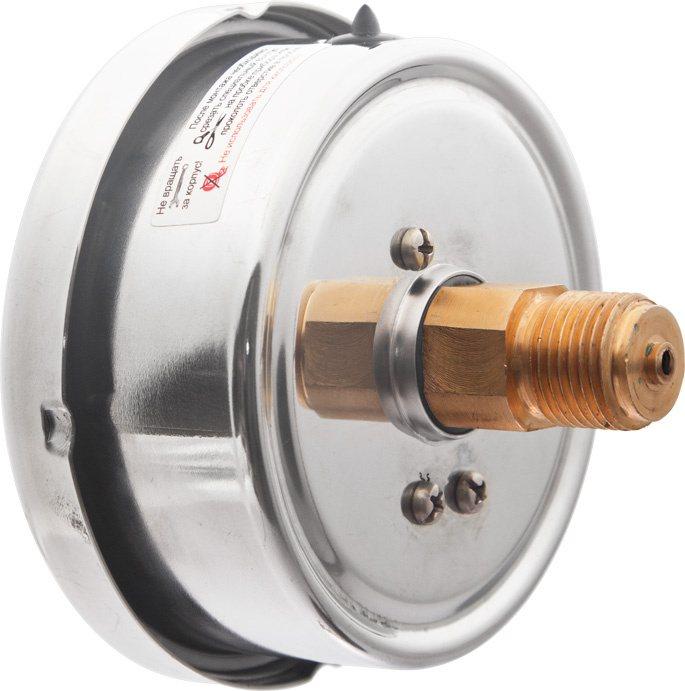

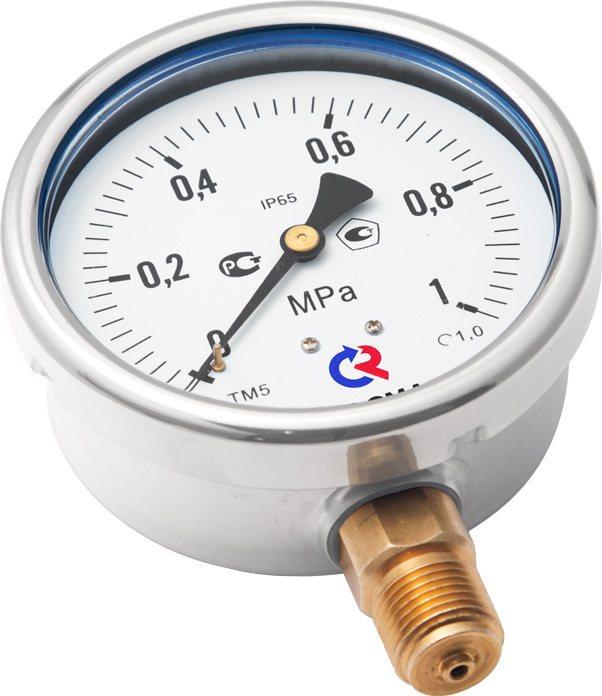

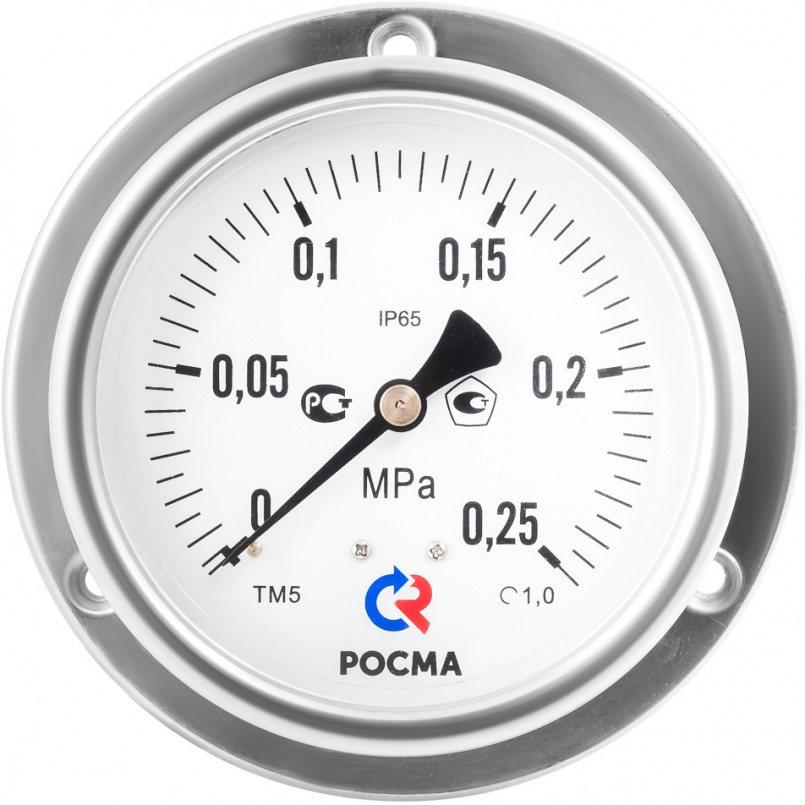

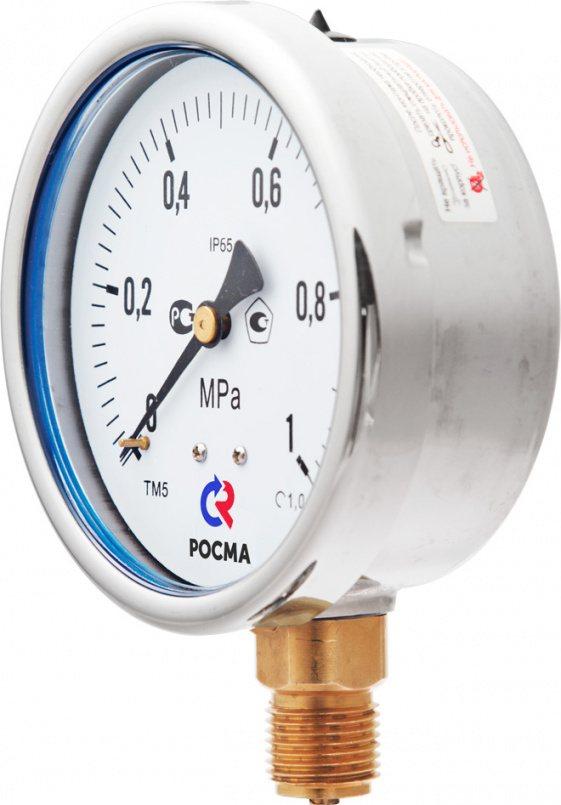

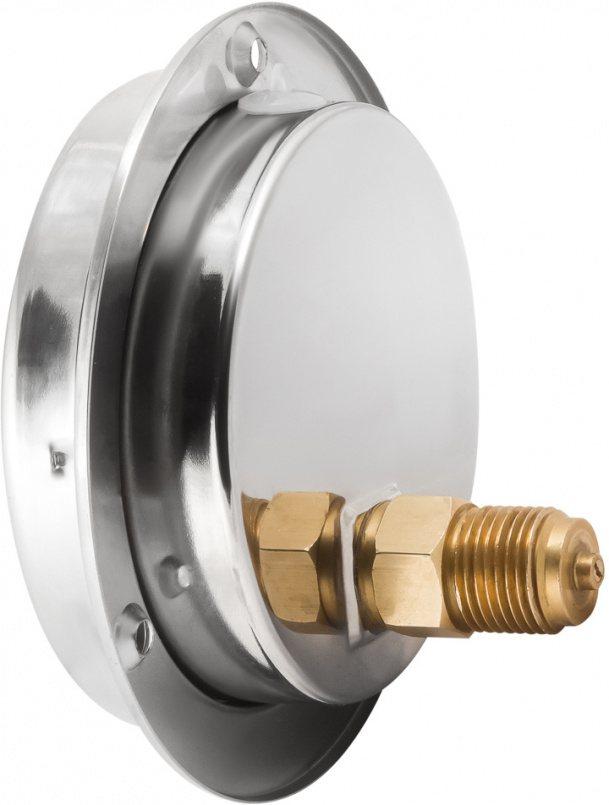

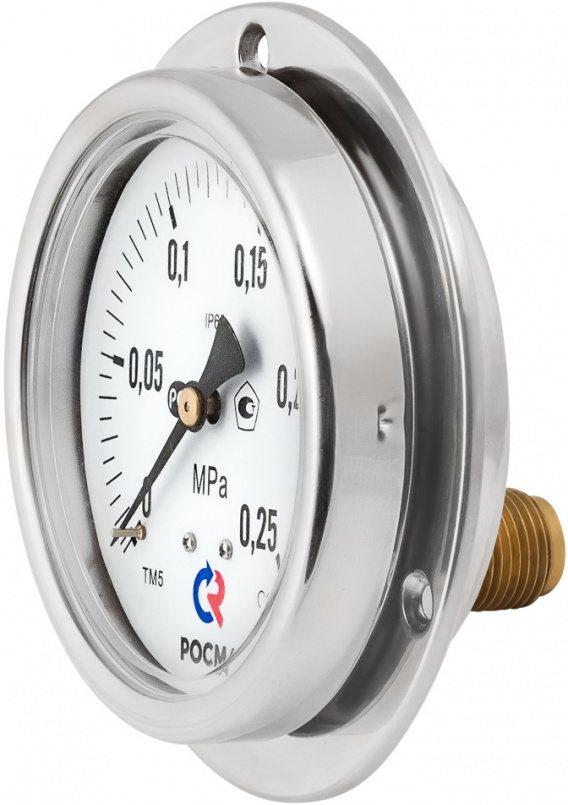

Виброустойчивый Манометр ТМ-520 | ТМ-620 | ТМ-320 | ТМ-220
