Цену уточняйте
Тип ТМ (ТВ, ТМВ), серия 10. Манометры с электроконтактной приставкой предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
|
Диаметр корпуса, мм
63 |
Максимальный ток, А
1 |
Трибко-секторный механизм
Медный сплав |
Присоединение
Осевое |
||||||
|
Класс точности
2,5 |
Максимальная разрывная мощность контактов
30 Вт, 50 В·А |
Корпус
IP40, сталь 10, цвет черный |
Резьба присоединения
G¼ или M12×1,5 |
||||||
|
Диапазон показаний давлений, МПа
|
Тип контактов
С магнитным поджатием, серебряное покрытие |
Кольцо и фланец
Сталь 10, цвет черный |
Межповерочный интервал
1 год |
||||||
|
Диапазон рабочих температур, °C
Окружающая среда: −60…+60 |
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
Циферблат
Алюминий, шкала черная на белом фоне |
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; |
||||||
|
Электрическая схема
Двухконтактная: |
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений
±4 |
Стекло
Органическое |
|||||||
|
Максимальное напряжение, В
−220, ~380 |
Чувствительный элемент
Медный сплав |
Штуцер
Медный сплав |
| Основные | |
|---|---|
| Производитель | Росма |
| Страна производитель | Россия |
| Защита оборудования от воды и пыли IP | IP40 |
| Единица измерения | МПа |
| Минимальный диапазон | -0.1 |
| Максимальный диапазон | 25 |
| Среда измерения | Жидкость/Пар/Газ |

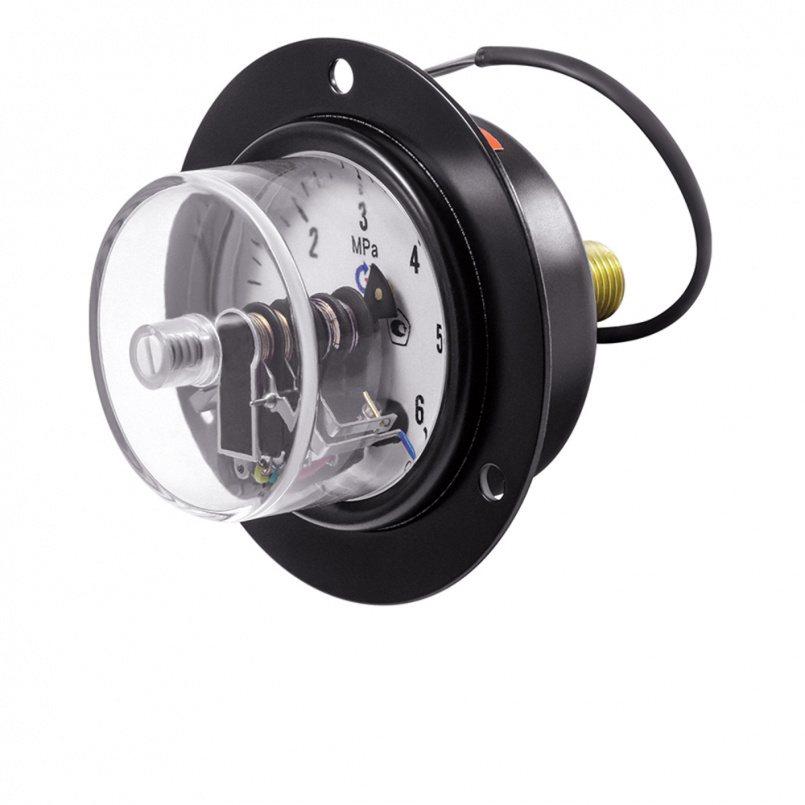

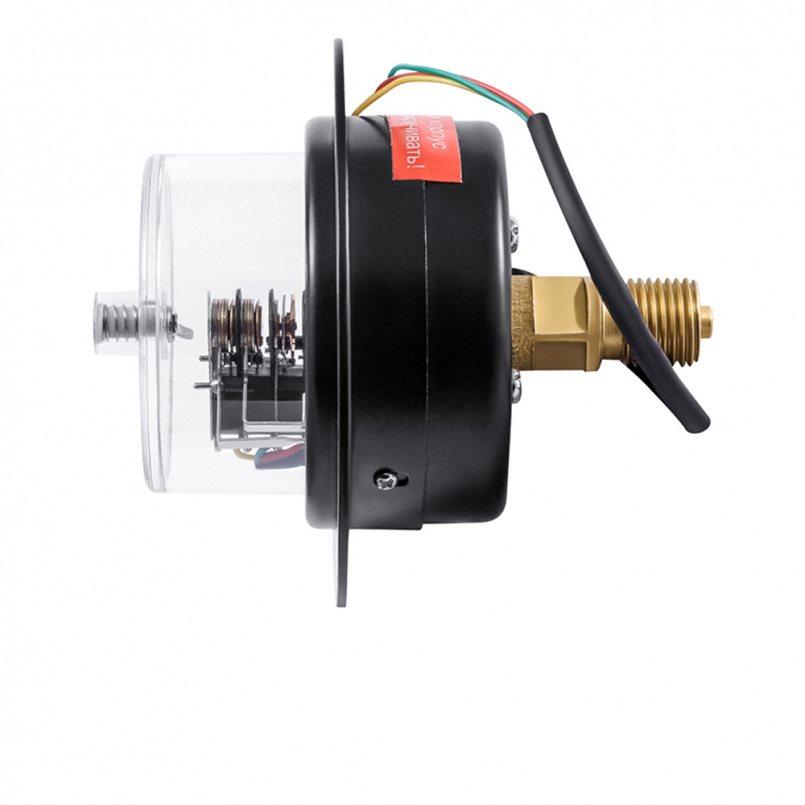

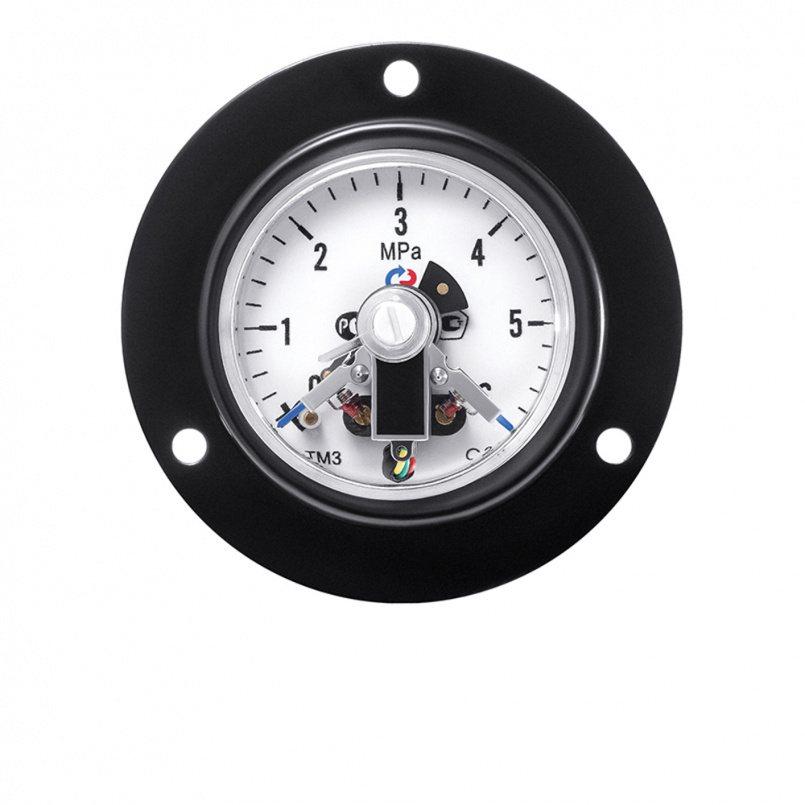

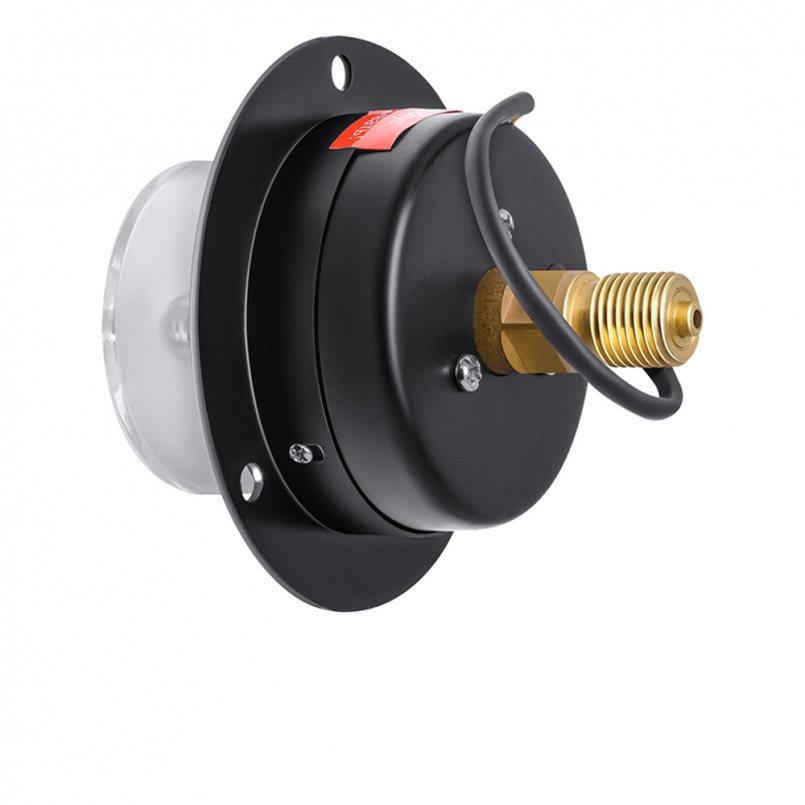

Манометры осевые с передним фланцем и электроконтактной приставкой
