Манометр показывающий серия 10
Цену уточняйте
- В наличии
- Оптом и в розницу

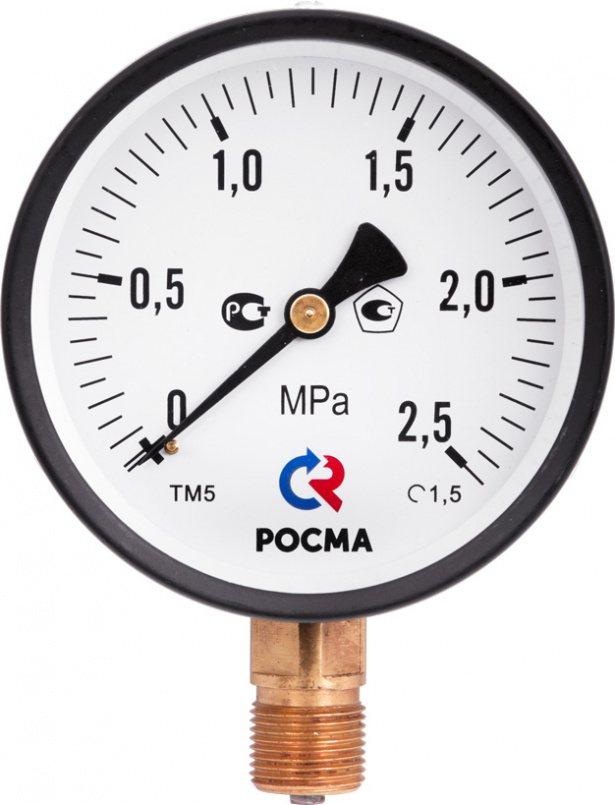

Манометр показывающий Росма
Манометр показывающий ТМ серии 10 применяется для измерения давления неагрессивных сред с температурой до 150C. Корпус манометров в данной серии выполнен из стали, а механизм из латунного сплава. Чувствительный элемент - трубка Бурдона.
Используются в сфере теплоснабжения, водоснабжения, вентиляции и машиностроении.
Как указать правильную маркировку манометра при заказе
ТМ−510Р.00(0−1 МПа)М20х1,5.1,5
| манометр | ТМ | |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 40 | 1 |
| 50 | 2 | |
| 63 | 3 | |
| 100 | 5 | |
| 150, 160 | 6 | |
| Материал корпуса | сталь | 1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| радиальное с передним фланцем |
РКП | |
| радиальное с задним фланцем |
РКТ | |
| осевое | Т | |
| осевое c передним фланцем |
ТКП | |
| осевое с задним фланцем |
ТКТ | |
| эксцентрическое | ТЭ | |
| эксцентрическое с передним фланцем |
ТЭКП | |
| эксцентрическое с задним фланцем |
ТЭКТ | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | Ø100, 150, 160 | G½ / М20×1,5 |
| Ø50, 63 | G¼ / М12×1,5 | |
| Ø40 | G⅛ / М10×1 | |
| Класс точности | Ø100, 150, 160 | 1,5 |
| Ø40, 50, 63 | 2,5 |
|
Диаметр корпуса, мм
40, 50, 63, 100, 150, 160* |
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
|
Трибко-секторный механизм
Медный сплав |
Присоединение
Радиальное — все Ø |
||||||||||||
|
Класс точности
|
Корпус
IP40, сталь 10, цвет черный |
Циферблат
Алюминий, шкала черная на белом фоне |
Резьба присоединения***
*** — под заказ другие резьбы |
||||||||||||
|
Диапазон показаний давлений, МПа
** — только для радиальных |
Кольцо
Сталь 10, цвет черный |
Стекло
Минеральное |
Межповерочный интервал
1 год |
||||||||||||
|
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы |
Чувствительный элемент
Медный сплав |
Штуцер
Медный сплав |
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; |
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед манометров отвод или петлевую трубку.
Манометр необходимо постепенно нагружать давлением, не допуская резких скачков давления; не превышать диапазон измерений.

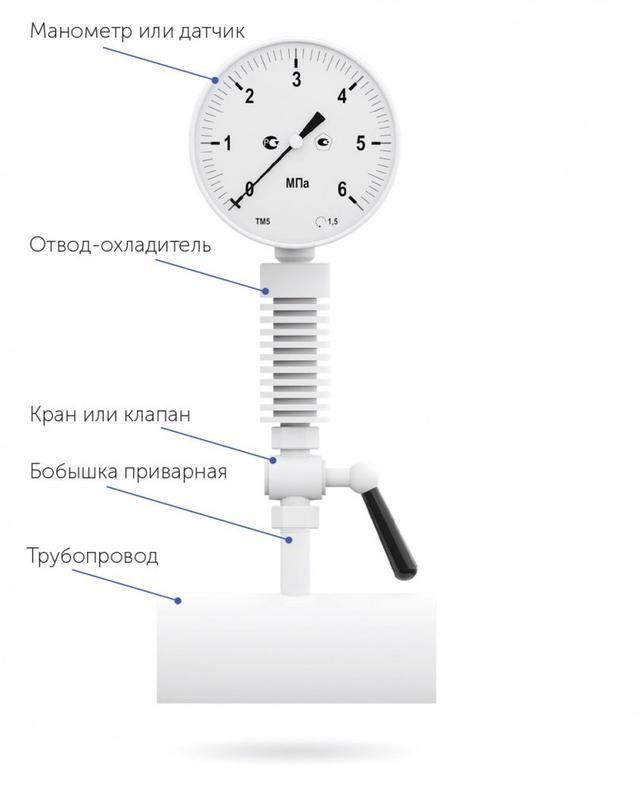

Узел отбора для подключения манометра чаще всего состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
| Основные | |
|---|---|
| Производитель | Росма |
| Страна производитель | Россия |
| Защита оборудования от воды и пыли IP | IP40 |
| Единица измерения | МПа |
| Минимальный диапазон | -0.1 |
| Максимальный диапазон | 100 |
| Среда измерения | Жидкость/Пар/Газ |
