ТМД-2 Манометры дифференциальные мембранные с высокой перегрузочной способностью
Цену уточняйте
- Нет в наличии
- Оптом и в розницу

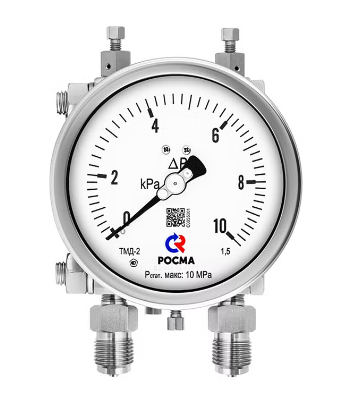

Манометры дифференциальные мембранные с высокой перегрузочной способностью ТМД-2 производства ЗАО «Росма»
Предназначены для измерения разности давлений незагрязненных, неагрессивных и агрессивных жидкостей, газов и паров.
Подходят для применений с большими перегрузками по дифференциальному и/или рабочему (статическому) давлению.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом по требованию заказчика.
Область применения: перерабатывающая промышленность, нефтяная и нефтехимическая промышленность.
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Максимальное статическое давление | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|---|
| ТМД-2-521 | 100 | 1,5 / 2,5 | IP65 | 0…10 | 10 МПа | 2×G½ | радиальное |
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | |||||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | 25 МПа | ||||||
| 40 МПа | |||||||
| ТМД-2-521 под ГЗ | 0…10 | 10 МПа | |||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | |||||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | 25 МПа | ||||||
| 40 МПа | |||||||
| ТМД-2-621 | 150 | 1,5 / 2,5 | IP65 | 0…10 | 10 МПа | 2×G½ | радиальное |
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | |||||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | 25 МПа | ||||||
| 40 МПа | |||||||
| ТМД-2-621 под ГЗ | 0…10 | 10 МПа | |||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | |||||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | 25 МПа | ||||||
| 40 МПа |
Технические характеристики манометров ТМД-2
|
Диаметр корпуса, мм
100, 150 |
Корпус
IP65, нержавеющая сталь 08Х17Н13М2 |
Штуцер
Нержавеющая сталь 08Х17Н13М2 |
|
Класс точности
1,5 / 2,5 |
Кольцо
Нержавеющая сталь 08Х17Н13М2 |
Резьба присоединения
2хG½ |
|
Диапазон показаний давлений, МПа
0...1 / 1,6 (класс точности 2,5) |
Диапазон показаний давлений, кПа
0…10 (10 МПа) |
Диапазон показаний давлений, кПа
0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 (10 / 25 / 40 МПа) |
|
Рабочие диапазоны
Кратковременная нагрузка: 110% шкалы |
Циферблат
Алюминий, шкала черная на белом фоне |
Межповерочный интервал
1 год |
|
Диапазон рабочих температур, °C
Окружающая среда:
|
Стекло
Минеральное многослойное безопасное — триплекс
|

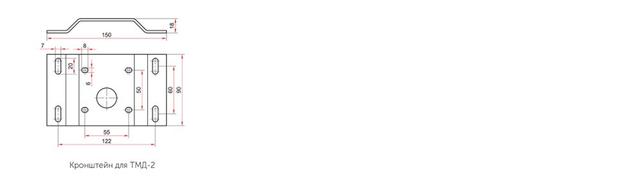

Кронштейн
Нержавеющая сталь 08Х18Н10 |

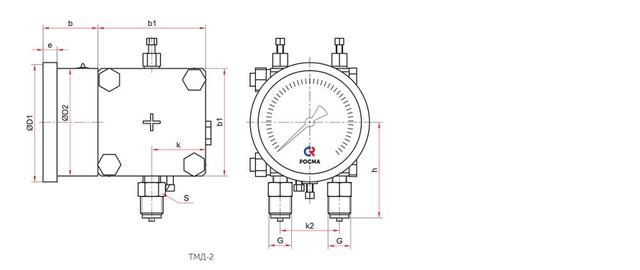

Чертежи манометра ТМ-510 М2
Основные размеры (мм), вес (кг), объем (мл):
| Тип | Ø | D1 | D2 | b | b1 | e | h | k | k2 | S | G | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМД-2-521Р | 100 | 110 | 100 | 51 | 100 | 13 | 90 | 50 | 54 | 22 | 2хG½ | 9,13 | 9,44 | 260 |
| ТМД-2-621Р | 150 | 149 | 147 | 84 | 110 | 18 | 97 | 55 | 9,32 | 10,19 | 640 |

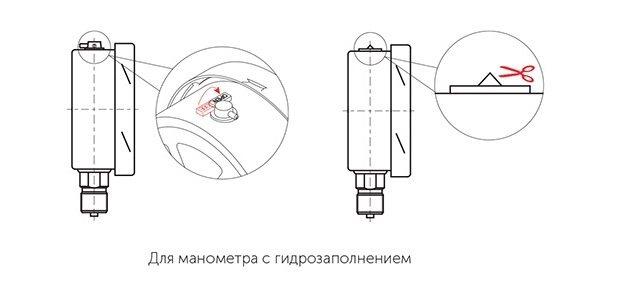

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
Монтаж и эксплуатация
Монтаж/демонтаж дифманометра ТМД производится при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанным на циферблате.
Монтаж дифманометра ТМД к технологическому процессу выполняется поочередным подключением импульсных линий к штуцерам прибора с помощью гаечного ключа.
Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
ТМД следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

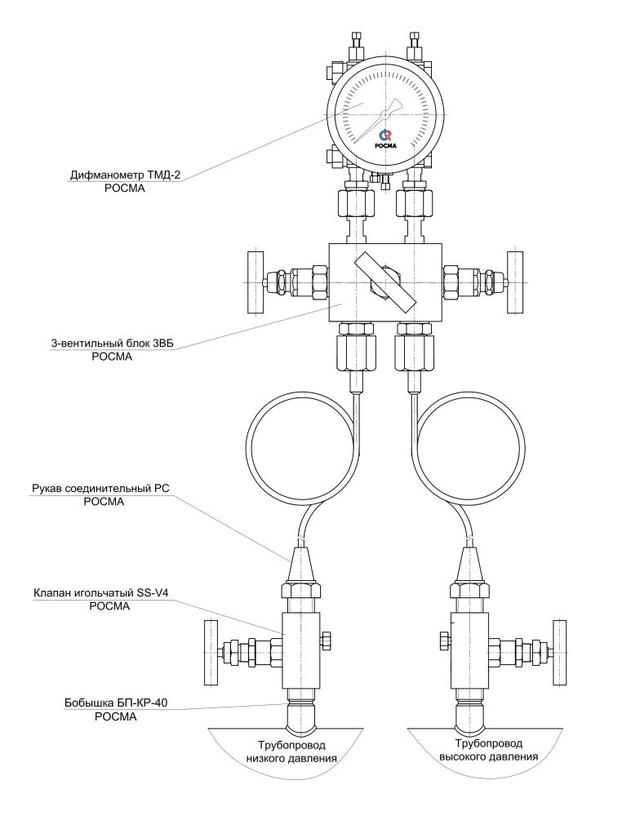

Рекомендуемый вариант монтажа - в комплекте с трехвентильным блоком 3ВБ.
При подключении дифференциального манометра с вентильным блоком следует выполнять указанные операции в следующем порядке:
- Начальное положение: плюсовой и минусовой вентили трехвентильного блока закрыты; уравнивающий вентиль открыт.
- При достижении рабочего давления, плавно, поворотом рукоятки до упора, полностью открыть плюсовой вентиль.
- Закрыть уравнивающий вентиль.
- Затем, также медленно, плавно открыть минусовой вентиль.
Отключение дифференциального манометра с вентильным блоком от процесса производится в обратном порядке.
Для герметизации цилиндрической резьбы G½ рекомендуется использоватьплоские уплотнительные кольца.
Запрещается использовать растворители и абразивы для очистки стекол.
Для защиты чувствительного элемента дифференциального манометра ТМД от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред РМ, заполненным разделительной жидкостью.
Объединение дифференциального манометра с мембранными разделителями сред осуществляется с помощью соединительных рукавов РС (длина может быть подобрана под конкретный случай применения).

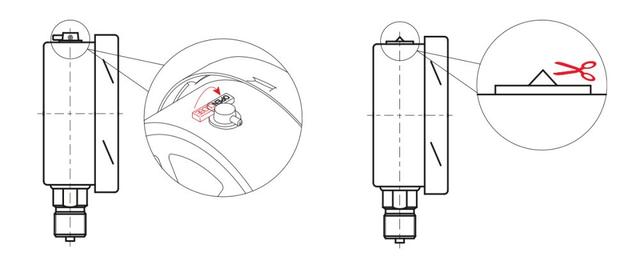

После монтажа и перед вводом в эксплуатацию прибора с гидрозаполнением корпуса необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
ТМД необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
