Термопреобразователи с унифицированным выходным сигналом Вакууммаш

Термопреобразователь с унифицированным выходным сигналом превращает температуру в стандартный ток 4-20 мА для систем автоматизации. Модели серии УТП и УТС производства НПО "Вакууммаш" из Ижевска устанавливают на трубопроводах, резервуарах и во взрывоопасных зонах категории IIC. АДМ Энерго поставляет весь модельный ряд под заказ в Минск, Брест, Витебск, Гомель, Гродно и Могилёв как официальный импортёр Вакууммаш в Беларуси. Ниже разбираем модификации, диапазоны измерения и правила поверки для белорусских предприятий.

Термопреобразователь с унифицированным выходным сигналом: принцип работы

Первичный чувствительный элемент термопреобразователя УТП работает как обычная термопара или термометр сопротивления. Разница появляется в клеммной головке, куда встроен измерительный преобразователь. Он превращает термо-ЭДС или электрическое сопротивление в линейный токовый сигнал, пропорциональный измеренной температуре. Такая связка первичного и измерительного узла и называется термопреобразователем с измерительным преобразователем. Схема убирает погрешность компенсации холодного спая на стороне контроллера или ПЛК.

Кабель от датчика до щита автоматизации можно тянуть обычным медным проводом, а не дорогим термопарным удлинителем. Именно поэтому термопреобразователь с выходным сигналом 4-20 мА обходится дешевле классической термопары на длинных трассах. Сигнал 4-20 мА устойчив к наводкам и падению напряжения в линии, что критично для цехов с мощным электрооборудованием. Для промышленных предприятий Минска и регионов это означает меньше затрат на кабельную продукцию при монтаже. Датчик температуры 4-20 мА промышленный формата УТП совместим с большинством контроллеров без дополнительных модулей согласования.

Модификации УТП Вакууммаш для разных задач

УТП 204 и диапазоны измерения

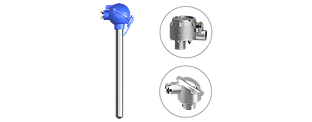

Модель УТП 204 - погружной термопреобразователь общепромышленного исполнения с термопарой типа К или L. Характеристики УТП 204 включают диаметр защитной арматуры 16 или 20 мм и показатель тепловой инерции 40 или 50 секунд. Монтажная длина подбирается из ряда от 320 до 3150 мм под конкретный технологический узел. Диапазон измерения термопреобразователя УТП с термопарой К достигает от 0 до 1200°C в зависимости от материала защитной арматуры. Для термопары L верхний предел ограничен 800°C, это стоит учесть при подборе под высокотемпературные среды.

Взрывозащищенные версии УТП Exd и УТП Exi

Термопреобразователь УТП Exd получает взрывонепроницаемую оболочку вида d по ГОСТ IEC 60079-1. Он подходит для зон с образованием взрывоопасных смесей категории IIC. Термопреобразователь УТП Exi выполнен с искробезопасной цепью по ГОСТ 31610.11 и применяется там, где нужно ограничить энергию в цепи датчика. Обе версии востребованы на нефтебазах, компрессорных станциях и в котельных, работающих на газе. Клеммные головки взрывозащищенного исполнения комплектуются специальными кабельными вводами под конкретный тип кабеля.

Сравнение модификаций и выбор под задачу

Выбор модификации зависит от температуры среды, наличия взрывоопасной зоны и допустимого диаметра погружной части. Для обвязки котельных и тепловых пунктов обычно достаточно общепромышленного УТП 204. На объектах добычи и переработки нефти чаще берут исполнения Exd или Exi под конкретный класс взрывозащиты. Список УТП Exd и Exi модификаций уточняем у менеджера под параметры технологического процесса заказчика.

Поверка и межповерочный интервал в Беларуси

Термопреобразователи УТП и УТС внесены в государственный реестр средств измерений и подлежат поверке. Межповерочный интервал термопреобразователя в Беларуси устанавливается по СТБ 8056-2015 и составляет 12 месяцев для приборов, включённых в реестр. Эта норма отличается от паспортных данных производителя, где для российского рынка нередко указан интервал 24 месяца. Перед закупкой партии для предприятия сверяйте точную модификацию и статус утверждения типа на сайте oei.by. Данные по конкретным исполнениям там периодически обновляются.

Первичную поверку термопреобразователей Вакууммаш проводит сам завод-изготовитель в Ижевске. Периодическую поверку организуют аккредитованные лаборатории на территории Беларуси. Госреестр РБ и госреестр России - это разные системы, и переносить российский интервал на белорусский рынок нельзя. Уточняйте актуальный статус модели на дату закупки, чтобы избежать простоя оборудования на поверке.

Почему заказывают термопреобразователь УТП в Минске у АДМ Энерго

АДМ Энерго - официальный импортёр Вакууммаш в Беларуси и поставляет термопреобразователь для КИПиА напрямую от завода, без посредников. Купить датчик температуры с унифицированным сигналом можно под заказ с гарантией производителя 12 месяцев. Компания отгружает термопреобразователь УТП в Минск, Брест, Витебск, Гомель, Гродно и Могилёв собственной логистикой. Специалисты помогают подобрать модификацию по обозначению при заказе, включая тип НСХ, диапазон измерения и класс точности. Термопреобразователь УТП купить можно по телефону или через форму на сайте, менеджер уточнит наличие и сроки поставки.

• Официальный импортёр завода-изготовителя без посредников
• Полный модельный ряд УТП, УТС, Exd, Exi под заказ
• Доставка по всей Беларуси: Минск, Брест, Витебск, Гомель, Гродно, Могилёв
• Гарантия производителя 12 месяцев
• Подбор модификации по параметрам технологического процесса
