Преобразователи термоэлектрические ТПП и ТПР Вакууммаш

«Преобразователь термоэлектрический ТПП» - это термопара с электродами из платины и платинородиевого сплава. Датчики работают по НСХ S и R и измеряют температуру до +1300 °C. «Термопара ТПР» с характеристикой B рассчитана на диапазон от +600 до +1600 °C. Такие сенсоры ставят в печи обжига, плавильные агрегаты и стекловаренное оборудование. В каталоге АДМ Энерго представлена серия производства НПО «Вакууммаш» (Ижевск) в шести конструктивных исполнениях. Купить термопару в Минске можно с доставкой во все области страны.

Как устроены термопары ТПП и ТПР

Термопара состоит из двух электродов разного состава, сваренных в рабочий спай. При нагреве спая возникает термоЭДС, которую вторичный прибор пересчитывает в градусы. В датчиках ТПП один электрод выполнен из чистой платины, второй - из сплава платины с родием. Термопара типа S содержит 10 % родия, тип R - 13 %. Термопара типа B собрана из двух платинородиевых электродов с долей родия 30 % и 6 %. Электроды изолируют алюмооксидной керамикой и закрывают защитным чехлом. Платинородиевая термопара сохраняет стабильность показаний при длительном нагреве, где хромель-алюмелевые датчики быстро деградируют.

Конструктивные исполнения НПО «Вакууммаш»

Завод выпускает серию в шести вариантах защитной арматуры. Выбор зависит от среды, рабочей температуры и глубины погружения:

• ТПП/ТПР-001 - бескорпусной датчик с керамической соломкой для лабораторных задач;
• ТПП/ТПР-104 - цельнометаллический защитный чехол для газовых сред;
• ТПП/ТПР-204 - корундовый чехол, армированный жаростойким сплавом ХН78Т;
• ТПП/ТПР-232 - составная конструкция: погружаемая керамика плюс жаростойкий сплав;

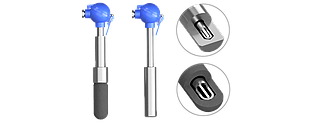

• ТПП/ТПР-233 и 234 - двойной керамический чехол для максимального ресурса.

Технические характеристики: сравнение ТПП и ТПР

Серия внесена в Госреестр средств измерений (тип ТПП, ТПР, изготовитель ООО НПО «Вакууммаш»). Номинальные статические характеристики соответствуют ГОСТ Р 8.585. Базовые параметры двух линеек удобно сравнить в таблице.

Класс допуска термопары задает предельное отклонение термоЭДС от номинальной характеристики. Для точных измерений выбирают первый класс линейки ТПП. НСХ термопары, длину монтажной части, диаметр и материал чехла указывают в форме заказа. Там же ставят литеру П, если датчик нужен с первичной поверкой.

Где применяют высокотемпературные термопары

Высокотемпературные термопары закрывают диапазон, недоступный термосопротивлениям и базовым термопарам ТХА. Типовой датчик температуры для печи обжига комплектуют керамическим чехлом исполнения 232 или 233. Основные отрасли применения выглядят так:

• металлургия и литейное производство;
• стекловаренные и плавильные печи;
• обжиг керамики, кирпича и строительных материалов;
• термообработка металла в машиностроении;
• энергетика и лабораторные измерения повышенной точности.

Поверка и межповерочный интервал в Беларуси

Поверка термопар серии выполняется по ГОСТ 8.338-2002 в аккредитованных лабораториях. Для приборов, внесенных в реестр средств измерений Республики Беларусь, межповерочный интервал составляет 12 месяцев. Актуальность записи проверяйте на сайте oei.by по обозначению типа ТПП, ТПР. Не превышайте верхний предел диапазона: перегрев ускоряет дрейф термоЭДС платиновых электродов. Для подключения к вторичному прибору используйте компенсационные провода соответствующей градуировки.

Как заказать термопары в АДМ Энерго

ООО «АДМ Энерго» - официальный импортер контрольно-измерительных приборов в Республике Беларусь. Подберем исполнение по среде, диапазону и посадочным размерам, предложим термопары Вакууммаш или аналоги других заводов. Купить термоэлектрические преобразователи можно оптом и в розницу, поставка под заказ. Доставляем термопары по Беларуси: Минск, Брест, Витебск, Гомель, Гродно, Могилев. Звоните +375 (17) 390-39-00 или приезжайте в офис: Минск, ул. Аннаева, 84/7. Менеджер уточнит сроки производства и подготовит счет в день обращения.
