Индуктивные датчики
Индуктивные датчики: принцип работы, виды и правильный выбор
Индуктивные датчики — бесконтактные устройства, которые определяют положение металлических объектов за счет изменения электромагнитного поля. Их ключевое преимущество — устойчивость к пыли, влаге, вибрациям и истиранию, что делает их незаменимыми в автоматизации производства, особенно в агрессивных средах. Они также отличаются высокой надежностью и долговечностью.
Принцип работы:
-
Генератор: Датчик содержит генератор, который создает высокочастотное электромагнитное поле. Частота может варьироваться в зависимости от модели и задачи.
- Металлический объект: Когда металлический объект попадает в зону действия поля (обычно от 2 до 40 мм, но может варьироваться), он индуцирует в себе вихревые токи.
- Вихревые токи: Вихревые токи создают вторичное магнитное поле, которое взаимодействует с первичным полем датчика. Это взаимодействие приводит к изменению амплитуды и фазы первичного поля.
- Измерение: Электронная схема датчика непрерывно следит за характеристиками первичного поля. Изменение амплитуды и/или фазы поля, вызванное наличием металлического объекта, регистрируется и преобразуется в электрический сигнал.
- Выходной сигнал: Выходной сигнал может быть аналоговым (для измерения расстояния) или цифровым (дискретное значение – присутствует/отсутствует металл). Типичные выходные конфигурации - PNP или NPN транзисторы. В зависимости от конкретной модели датчика, сигнал может быть с определённой полярностью или напряжением.
Виды индуктивных датчиков:
- Цилиндрические (например, М8, M12, M18, М30)

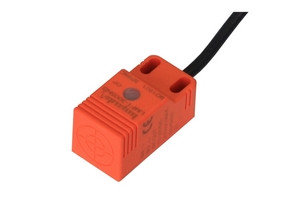

- Прямоугольные (квадратные)
- Высокотемпературные
Выбор индуктивного датчика:
При выборе индуктивного датчика для конкретной задачи необходимо учитывать следующие факторы:
- Рабочее расстояние или расстояние срабатывания Sn
- Напряжение питания
- Выходной сигнал: PNP, NPN
- Вид индуктивного датчика и его диаметр
Важно правильно подобрать параметры датчика (частота, мощность генератора, чувствительность) для конкретной задачи, учитывая металл, дистанцию, помехи и другие факторы. Обращение к технической документации производителей поможет сделать обоснованный выбор.
