Блоки клапанные игольчатые БКН1 и БКН2 производства ФИЗТЕХ предназначены для подключения датчиков давления и манометров к технологическим трубопроводам высокого давления. Они обеспечивают изоляцию прибора, дренаж импульсной линии и сброс давления перед демонтажем. Рабочее давление — до 40 МПа, температура среды — до +150 °С. Корпус выполнен из нержавеющей стали 12Х18Н10Т. АДМ Энерго — официальный импортёр ФИЗТЕХ в Беларуси, поставляет БКН в Минск и все регионы страны.

Что такое блок клапанный игольчатый БКН и для чего он нужен на производстве

Перед каждым манометром или датчиком давления на трубопроводе должен стоять отсечной элемент. Это требование прямо прописано в правилах безопасной эксплуатации сосудов под давлением и регламентах ТР ТС 010 и ТР ТС 032. Блок клапанный игольчатый закрывает эту задачу: он одновременно является запорным вентилем, дренажным устройством и точкой подключения дублирующего прибора.

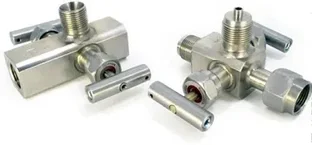

В линейке ФИЗТЕХ представлены два базовых исполнения. БКН1 — одновентильный блок с одной кран-буксой игольчатого типа. Его устанавливают под манометры и датчики избыточного давления там, где достаточно функции «открыть/закрыть» и сбросить остаток давления перед заменой прибора. БКН2 — двухвентильный: первый вентиль изолирует датчик от рабочей среды, второй открывает дренажную линию. Конструкция БКН2 позволяет подключить контрольное метрологическое оборудование без отключения основного датчика от процесса.

Затвор обоих блоков выполнен с плавающим самоцентрирующимся игольчатым золотником. Он обеспечивает надёжное перекрытие в положениях «полностью открыто» или «полностью закрыто» — промежуточные положения не предусмотрены конструкцией. Присоединение к трубопроводу — резьбовое, монтажное положение — любое.

Где применяются БКН1 и БКН2

Область применения охватывает нефтегазовую, химическую и энергетическую промышленность, системы паро- и водоснабжения, компрессорные установки. Рабочие среды — вода, пар, воздух, нефтепродукты, химические смеси, щелочные растворы. После специальной очистки деталей блоки допускается использовать на газообразном кислороде.

На белорусских предприятиях клапанные блоки для КИП применяют в связке с манометрами серий МТ и МПВ, а также с датчиками избыточного, абсолютного давления и давления-разрежения. Блок устанавливается между импульсной линией и прибором, принимая на себя все нагрузки при регламентных проверках и плановых заменах оборудования.

Технические характеристики блоков клапанных игольчатых ФИЗТЕХ БКН1 и БКН2

Ниже приведены верифицированные параметры, подтверждённые данными производителя и технической документацией. Номинальное давление составляет 40 МПа (400 кгс/см²), что соответствует самым высоконагруженным узлам измерительных линий. Максимальная температура рабочей среды для стандартного исполнения — до +150 °С.

Климатическое исполнение — УХЛ по ГОСТ 15150-69, диапазон температур окружающей среды от –60 °С до +60 °С. Это означает, что блоки клапанные ФИЗТЕХ пригодны для работы в условиях белорусского климата без каких-либо ограничений, включая монтаж на открытых площадках.

Расшифровка маркировки и варианты исполнений

Цифра после аббревиатуры обозначает тип блока: БКН1 — одновентильный, БКН2 — двухвентильный. Следующие цифры в артикуле (например, БКН2-21) кодируют конкретное сочетание резьб на входе, выходе и дренаже согласно приложению ТУ производителя. Буква «Н» в аббревиатуре указывает на нержавеющее исполнение корпуса (сталь 12Х18Н10Т). Для работы на агрессивных средах и газообразном кислороде предусмотрено специальное обозначение «К», которое согласуется при заказе.

При подборе модели под конкретный объект ключевые параметры выбора — тип присоединительной резьбы (под трубу и под прибор) и необходимость подключения дублирующего контрольного прибора. Если нужна возможность поверки датчика без его демонтажа — выбирают БКН2. Для простого запорного блока под манометр достаточно БКН1.

Соответствие нормативным требованиям и применение в Беларуси

Блоки клапанные игольчатые БКН соответствуют требованиям технических регламентов Таможенного союза ТР ТС 010/2011 («О безопасности машин и оборудования») и ТР ТС 032/2013 («О безопасности оборудования, работающего под избыточным давлением»). Декларация соответствия ТР ТС 010 актуальна по состоянию на 2025 год. Блоки разрешены к применению на территории ЕАС, включая Республику Беларусь.

Нормативные требования напрямую обязывают устанавливать подобные устройства в промышленных системах. Согласно правилам безопасной эксплуатации сосудов под давлением, перед каждым манометром должен быть установлен трёхходовой кран или аналогичное отсечное устройство — для продувки, проверки и отключения прибора. Клапанный блок БКН полностью выполняет эту функцию и принимается контролирующими органами в рамках промышленного надзора Республики Беларусь.

Блоки клапанные не являются средствами измерения, поэтому не подлежат государственной поверке и не включаются в реестр средств измерений. Это упрощает их ввод в эксплуатацию и снижает операционные издержки при обслуживании измерительных линий.

Купить блоки клапанные БКН ФИЗТЕХ в Минске с доставкой по Беларуси

АДМ Энерго — официальный импортёр продукции ФИЗТЕХ на территории Республики Беларусь. Поставки ведутся напрямую с завода-изготовителя, что исключает риск поддельной или нестандартной продукции. Гарантия на все блоки клапанные составляет 36 месяцев со дня ввода в эксплуатацию — это заводская гарантия производителя, а не дистрибьютора.

Преимущества работы с АДМ Энерго при заказе блоков клапанных БКН:

• Прямые поставки от производителя ФИЗТЕХ — гарантия подлинности
• Доставка в Минск, Витебск, Гродно, Могилёв, Брест, Гомель и всю Беларусь
• Помощь в подборе исполнения под конкретную резьбу и рабочую среду
• Поставка комплектом: блок клапанный для манометра и сам манометр ФИЗТЕХ
• Гарантия 36 месяцев, вся сопроводительная документация

Для уточнения наличия, сроков поставки и подбора исполнения под ваш объект звоните по телефонам или оформляйте заявку на сайте. Специалисты отдела КИПиА помогут правильно выбрать блок клапанный игольчатый для датчика давления или манометра с учётом рабочих параметров вашей системы.
