Термометры биметаллические показывающие Юмас (ТБП)
Биметаллический термометр показывающий - прибор для непрерывного измерения температуры жидкостей, газов и пара без источника питания. Принцип работы построен на деформации биметаллической спирали: два металла с разными коэффициентами расширения при нагреве скручиваются, передавая движение на стрелку. Прибор показывает температуру прямо сейчас, не требует калибровки перед каждым измерением и выдерживает вибрацию и давление рабочей среды до 6 МПа.
Что такое термометр ТБП и где его применяют
Термометры биметаллические показывающие ТБП производства НПО «ЮМАС» (Россия) предназначены для измерения температуры неагрессивных сред - воды, пара, газа, нефтепродуктов - в диапазоне от -30 до +500°С. Их устанавливают на трубопроводах систем отопления и водоснабжения, в технологических линиях котельных, на объектах нефтехимии и газовой промышленности. Прибор работает автономно: не нужны кабели, блоки питания и преобразователи сигнала.

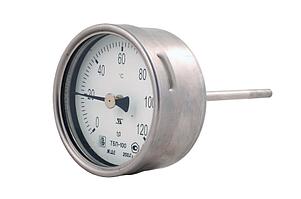

Серия выпускается в трёх основных вариантах монтажа. Термометр биметаллический осевой (торцевое подключение, маркировка «Т») монтируется вдоль оси трубопровода - удобно там, где прибор должен быть параллелен потоку. Термометр биметаллический радиальный (маркировка «Р») устанавливается перпендикулярно - стандартное решение для врезки в боковую стенку трубы или аппарата. Трубный вариант (маркировка «Тр») фиксируется накладным способом на поверхности трубопровода без врезки - для предварительного контроля или мест, где сверление недопустимо.
Диапазоны и типоразмеры
НПО «ЮМАС» выпускает термометры ТБП с диаметром корпуса 63, 100 и 160 мм. Длина штуцера - от 50 до 800 мм, стандартные значения 50, 100 и 160 мм. Диапазоны измерения - от -30...+50°С до 0...+500°С; по отдельному заказу возможен нестандартный диапазон. Присоединительная резьба гильзы - G1/2". Класс точности для корпуса 63 мм - 2,5; для 100 и 160 мм - 1,5.
Технические характеристики термометров ТБП Юмас
| Параметр | ТБП-63 | ТБП-100 | ТБП-160 |
|---|---|---|---|
| Диаметр корпуса, мм | 63 | 100 | 160 |
| Класс точности | 2,5 | 1,5 | 1,5 |
| Диапазон, °С | -30...+500 | -30...+500 | -30...+500 |
| Макс. давление среды | до 6 МПа (гильза латунная) | ||
| Степень защиты | IP51 | IP51 | IP51 |
| Материал корпуса | сталь оцинков. | сталь оцинков. | сталь оцинков. |
| Средний срок службы | 10 лет | ||
Корпус приборов выполнен из оцинкованной стали, обечайка - из нержавеющей стали. Стекло - техническое, циферблат - алюминиевый сплав с чёрной шкалой на белом фоне. Климатическое исполнение У1 по ГОСТ 15150-69, температура окружающей среды эксплуатации от -60 до +60°С. В комплект поставки входит защитная латунная гильза. По заказу доступны: пломбировка корпуса, технологическая черта, степень защиты IP64 и специальная шкала.
Принцип работы
Внутри штока расположена биметаллическая спиральная пружина. Один конец пружины жёстко закреплён в корпусе, второй - соединён с осью стрелки. При изменении температуры измеряемой среды пружина скручивается или раскручивается - стрелка на циферблате перемещается пропорционально изменению температуры. Никакой электроники, никаких батареек. Прибор работает в непрерывном режиме весь срок службы - 10 лет.
Поверка термометров биметаллических ТБП в Беларуси
Термометры биметаллические показывающие ТБП относятся к средствам измерений и подлежат обязательной государственной поверке. Продукция НПО «ЮМАС» имеет сертификат соответствия для Республики Беларусь. Межповерочный интервал (МПИ) в сфере законодательной метрологии на территории Беларуси - 12 месяцев. Поверку выполняют аккредитованные лаборатории Госстандарта РБ. При заказе через АДМ Энерго приборы поставляются с действующим свидетельством о поверке и полным комплектом документов.
Исполнения с коррозионной стойкостью
Для агрессивных сред, взаимодействующих с медными сплавами, НПО «ЮМАС» выпускает коррозионностойкие термометры ТБП серии «Н» - корпус и шток из нержавеющей стали AISI 316. Применяются в нефтехимии, химической промышленности и на пищевых производствах. Степень защиты корпуса для нефтехимического исполнения с поворотным корпусом - IP64.
Почему выбирают термометры ТБП в Беларуси
- Нет потребности в электропитании - прибор работает автономно от -60 до +60°С по окружающей среде.
- Широкий выбор типоразмеров: корпус 63, 100, 160 мм; длина штока от 50 до 800 мм.
- Два варианта подключения - осевое и радиальное - для любого типа монтажа на трубопроводе.
- Поставка с латунной защитной гильзой в комплекте - монтаж без дополнительных покупок.
- Виброзащищённость группа L3 по ГОСТ Р 52931-2008 - подходит для вибронагруженных объектов.
- Сертификат соответствия для Республики Беларусь - документы в порядке с первого дня эксплуатации.
АДМ Энерго поставляет термометры биметаллические Юмас оптом и в розницу с доставкой по всей Беларуси. Офис в Минске: ул. Аннаева, 84/7. Менеджеры подберут нужный типоразмер, уточнят наличие и оформят документы. Позвоните по номеру +375 17 390-39-00 или отправьте заявку через сайт.
Термометры биметаллические, технические, промышленные, без резьбовыеЦену уточняйтеПод заказ Оптом и в розницу
Термометры биметаллические, технические, промышленные, резьбовыеЦену уточняйтеПод заказ Оптом и в розницу
Термометры биметаллические, технические, коррозионностойкие радиальныеЦену уточняйтеПод заказ Оптом и в розницу
Термометры биметаллические, технические, коррозионностойкие торцевыеЦену уточняйтеПод заказ Оптом и в розницу
Термометры химические биметаллические (для нефтехимических производств)Цену уточняйтеПод заказ Оптом и в розницу
Термометры биметаллические, технические, специальные для производственных помещенийЦену уточняйтеПод заказ Оптом и в розницу
Термометры биметаллические, технические, специальные для вентиляции и кондиционированияЦену уточняйтеПод заказ Оптом и в розницу
Термометры биметаллические, технические, специальные трубныеЦену уточняйтеПод заказ Оптом и в розницу
