Дифференциальные манометры Юмас
Дифференциальные манометры Юмас — это механические приборы серий ДП и ЭКД производства НПО «ЮМАС» (Москва), предназначенные для измерения перепада давления в трубопроводах, системах вентиляции, водо- и газоснабжения. Диапазон измерений начинается от 0,25 кПа, класс точности — 2,5. Приборы имеют сертификат для Республики Беларусь и поставляются компанией «АДМ Энерго» в Минске под заказ.
Что измеряет дифманометр и где он применяется
Дифманометр (дифференциальный манометр) фиксирует разность давлений между двумя точками системы. Прибор не показывает абсолютное или избыточное давление — только перепад. Это принципиально отличает его от обычного технического манометра.
Сфера применения дифференциальных манометров широка: они контролируют степень загрязнённости фильтров, измеряют расход жидкости или газа через сужающие устройства, оценивают перепад давления в теплообменниках и гидравлических системах. В системах вентиляции дифманометр Юмас применяется для определения давления воздушного потока. На опасных производствах — во взрывозащищённом исполнении.
Серии и конструктивные исполнения
НПО «ЮМАС» выпускает несколько конструктивных групп дифманометров ДП и ЭКД. Выбор зависит от диапазона давления, рабочей среды и условий эксплуатации.
- Мембранные дифманометры — серии МБ и МК. Диапазон от 6 кПа. Подходят для агрессивных сред, корпус из нержавеющей стали, мембрана изолирует рабочую среду от механизма.
- Поршневые дифманометры — серии 200, 200М, 300М, 400М. Диапазон от 0,25 кПа до 1000 кПа. Применяются в нефтяной, газовой промышленности и водоснабжении.
- Специальные дифманометры с пружиной — для малых перепадов давления, систем вентиляции и газоснабжения.

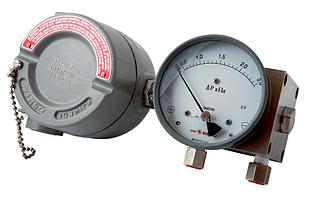

- Взрывозащищённые дифманометры (1ExdIICT4) — серии 20М. Применяются на объектах с взрывоопасной атмосферой. Диапазон от 1 кПа и от 7,5 кПа.
Технические характеристики дифманометров Юмас ДП и ЭКД
Все приборы изготовлены по ГОСТ 2405-88 и ТУ 4212-001-62100924-2010. Компания НПО «ЮМАС» основана в 1993 году, имеет сертификат ISO 9001:2015 и более 150 патентов. Приборы внесены в государственные реестры средств измерений России, Беларуси и Казахстана.
| Параметр | Поршневые (серия 200/300М) | Взрывозащищённые (серия 20М) |
|---|---|---|
| Диаметр корпуса, мм | 50, 63, 80, 100, 115, 160 | 160 |
| Диапазон измерения перепада | от 0 до 0,25 кПа — 1000 кПа | от 1 кПа / от 7,5 кПа |
| Класс точности | 2,5 (серия 300М — до 1,5) | 2,5 |
| Статическое давление | до 400 бар (сталь нерж.) | до 100 бар |
| Температура среды | до +80 °C | до +80 °C |
| Степень защиты корпуса | IP65 | IP65 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 | У2 по ГОСТ 15150-69 |
| Средний срок службы | 10 лет | 10 лет |
| Гарантийный срок | 12 месяцев | 12 месяцев |
Материалы и исполнения
Корпус изготавливается из нержавеющей стали. Части, контактирующие с измеряемой средой, выполняются из алюминия, латуни, нержавеющей стали или монеля — в зависимости от версии заказа. Штуцер — 2×1/4 NPT (по умолчанию) или G1/4 через переходник. Шкала циферблата — алюминиевый сплав с чёрной градуировкой на белом фоне, стекло — техническое.
Дополнительно по заказу доступны: электрические контакты SPST и SPDT для сигнализации, кислородное исполнение О2, коррозионностойкое исполнение, пломбировка корпуса, цветные сектора или черты на шкале, гидрозаполнение глицерином или силиконовым маслом.
Поверка дифманометров Юмас в Беларуси
Дифманометры Юмас серий ДП и ЭКД внесены в Государственный реестр средств измерений Республики Беларусь. Методика поверки охватывает первичную (при выпуске из производства) и периодическую поверки. Поверка проводится по рекомендации МИ 2124-90 для манометров, вакуумметров и дифманометров показывающих и сигнализирующих.
Как правильно выбрать дифманометр Юмас
Выбор дифференциального манометра начинается с трёх параметров: диапазон измерения перепада давления, максимальное статическое давление в системе и рабочая среда. Ошибка хотя бы по одному из них приводит к выходу прибора из строя или некорректным показаниям.
- Для вентиляционных систем с малыми перепадами (от 0,25 кПа) подходят серии 400М и дифманометры с пружиной.
- Для промышленных трубопроводов с высоким статическим давлением (до 400 бар) оптимальна поршневая серия 200 из нержавеющей стали или монеля.
- Для агрессивных сред (кислоты, щёлочи) выбирают мембранное исполнение МБ или МК с нержавеющей мембраной.
- На взрывоопасных объектах (нефтегаз, химия) применяются только взрывозащищённые дифманометры с маркировкой 1ExdIICT4.
- Если требуется сигнализация или управление — заказывается модель ЭКД с электрическими контактами SPST или SPDT.
Расшифровка маркировки
Маркировка прибора содержит всю необходимую информацию. Например, ЭКД160НН/РФп-300М-10МПа-25кПа-1/4NPT означает: электроконтактный дифманометр, диаметр корпуса 160 мм, корпус и части в среде — нержавеющая сталь, расположение штуцера — радиальное с передним фланцем, серия 300М с рабочим давлением 10 МПа, диапазон перепада давления — 25 кПа, резьба штуцера — 1/4 NPT.
Монтаж и вспомогательное оборудование
Для корректного подключения дифманометра к трубопроводу используются трёх- и пятивентильные клапаны (манифолды). Они позволяют безопасно вводить прибор в эксплуатацию и выводить на поверку без остановки технологического процесса. НПО «ЮМАС» выпускает монтажные комплекты для серий ДП и ЭКД, а также прокладки герметизирующие.
Между штуцерами прибора и трубопроводом не должно быть дополнительных сопротивлений. Соединительные линии прокладывают с уклоном к прибору, чтобы исключить образование воздушных пробок при работе с жидкими средами. При работе с загрязнёнными средами перед прибором устанавливают фильтрующую сетку (опция ФТР в маркировке).
Почему стоит купить дифманометр Юмас у «АДМ Энерго»
Компания «АДМ Энерго» является официальным импортёром и сервисным центром НПО «ЮМАС» в Беларуси. Приборы поставляются с полным пакетом документов: паспортом, руководством по эксплуатации и сертификатом соответствия для РБ. Все позиции доступны под заказ как оптом, так и в розницу.
НПО «ЮМАС» производит дифманометры с 1993 года, за это время накоплено более 150 патентов на конструктивные решения. Приборы применяются на нефтеперерабатывающих заводах, объектах ЖКХ, в системах кондиционирования и промышленной вентиляции по всему постсоветскому пространству. Для оформления заказа или уточнения наличия конкретного исполнения свяжитесь с менеджерами «АДМ Энерго» по телефону.
